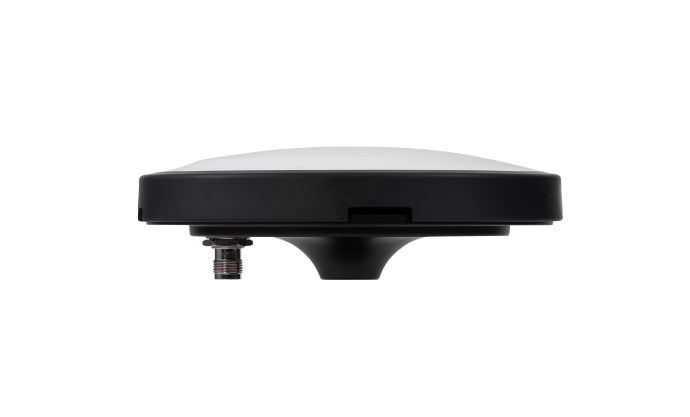

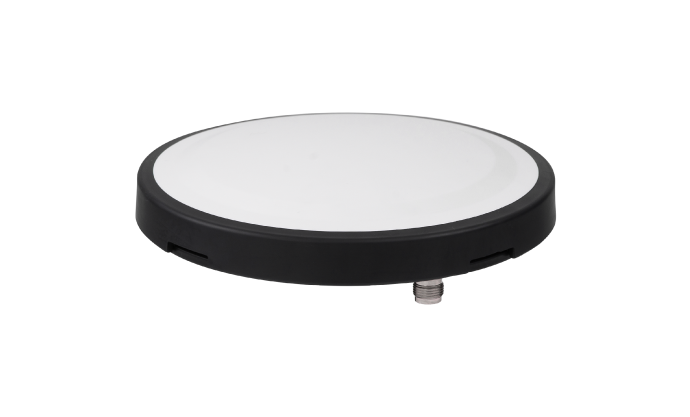

Unistrong A25/A45 GNSS アンテナ

商品について

ジャンル:建設業向け/メーカー向け/インフラ保全業向け

A25/A45 は、数mm精度が必要なアプリケーションに対応するGNSSアンテナです。測量やRTK測位、ナビゲーションといった様々なアプリケーションに対応できます。A25/A45を使用すればビルの近くや山中のような過酷な環境下であってもマルチパス削減、安定した位相中心、強いSN比を実現します。A25/A45はアルミニウムのベースを使用し海水、霧、水しぶきにも強い構造です。また、2mの落下テストに耐える強度を持ちます。

特 徴

A25/A45の主な特徴

  • GPS,GLONASS,BeiDou,Galileoに対応
  • マルチパス削減、安定した位相中心、強いSN比を実現
  • アルミニウムのベースを使用し海水、霧、水しぶきに強い
  • 2mの落下テストに耐える強度

仕 様

A25 GNSSセンサ

受信信号 GPS L1, GLONASS G1, BeiDou B1, Galileo, E1, SBAS, L-band
GNSS周波数 1.525 – 1.615 GHz
LNA 利得 30 dBn
LNA 雑音 2.0 dB


A25 L-Band センサー

L-Band 周波数 1.525 – 1.585 GHz
L-Band LNA 利得 30 dB


A25 電力

入力電圧 3.3 – 12 VDC
入力電流 12 mA


A25 外観

素材 レキサンアルミニウム, プラスチックキャップ
サイズ 4.7 H x 15.2 D (cm)
重 さ .40 kg (.88 lbs)
マウント 5/8 インチ メス
RF コネクタ TNC (straight)


A25 環境

保管温度 -40° C to +85° C
動作温度 -40° C to +70° C
筐体 IP69K
衝撃 / 振動 EP455
PCV GPSL1において高度差15° 毎に2㎜程度







A45 GNSSセンサ

受信信号 GPS L1/L2/L5, GLONASS G1/G2, BeiDou/B1/B2/B3, SBAS, L-band, Galileo E1/E5a, b
GNSS周波数 1.165 – 1.278 GHz 1.525 – 1.615 GHz
LNA 利得 30 dBn
LNA 雑音 2.0 dB


A45 L-Band センサー

L-Band 周波数 1.525 – 1.585 GHz
L-Band LNA 利得 30 dB


A45 電力

入力電圧 3.3 – 15 VDC
入力電流 25 mA


A45 外観

素材 レキサンアルミニウム, プラスチックキャップ
サイズ 4.7 H x 15.2 D (cm)
重 さ .40 kg (.88 lbs)
マウント 5/8 インチ メス
RF コネクタ TNC (straight)


A45 環境

保管温度 -40° C to +85° C
動作温度 -40° C to +70° C
筐体 IP69K
衝撃 / 振動 EP455
PCV GPSL1において高度差15°毎に2㎜程度
