ClinoPro 船体傾斜管理システム

商品について

ジャンル:建設業向け/メーカー向け
  • 海洋
  • 造船業

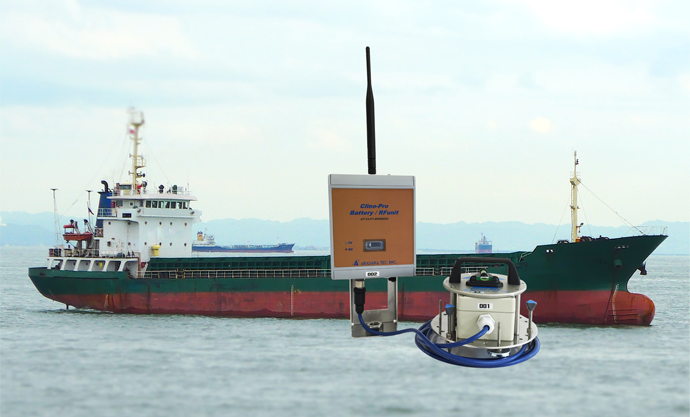

ClinoPro(クリノプロ)は、船舶重心査定試験用の高精度傾斜計で、置くだけで計測が可能です。軸傾斜センサー、バッテリーと無線が一体化されており、データをパソコン側に送信できます。付属の専用計測ソフトウェアにより、同時に2つの傾斜計データを取り込んでデータ表示・記録することができます。

特 徴

ClinoProの主な特徴

  • 精度0.0003°、傾斜分解能 0.0001°、キャリブレーション不要
  • 920MHz 帯20mW 無線(通信距離 1, 200m(見通し))
  • 防⽔仕様 (※ 冬期⽤ 防熱材オプションあり)

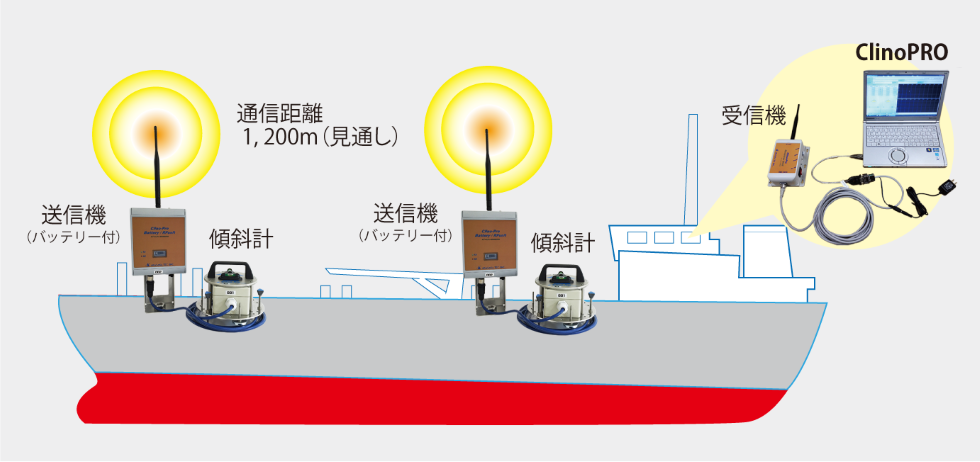

システム構成

ClinoProシステム構成図

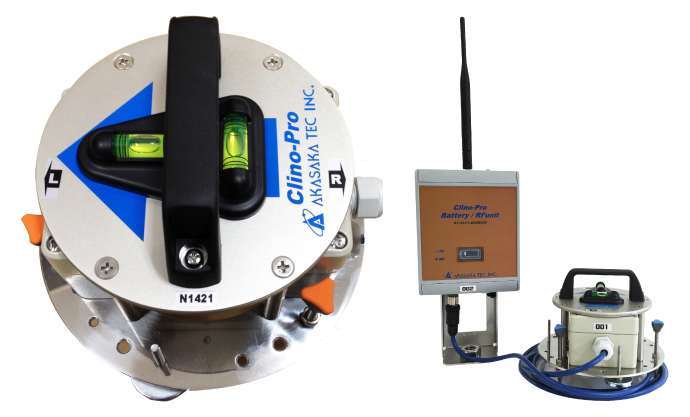

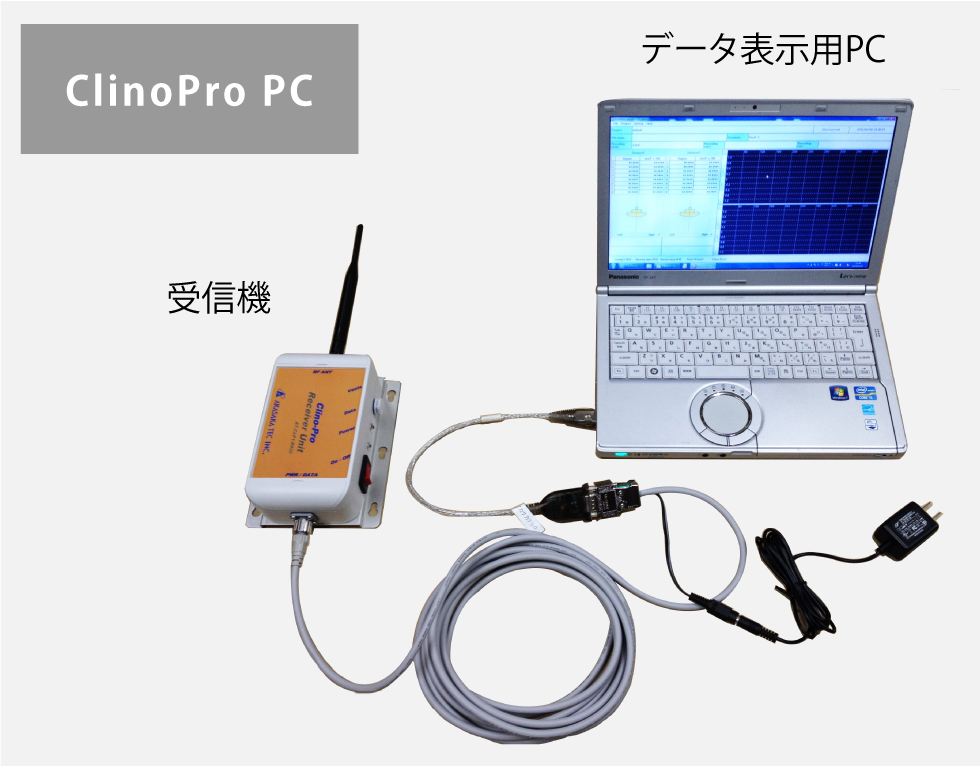

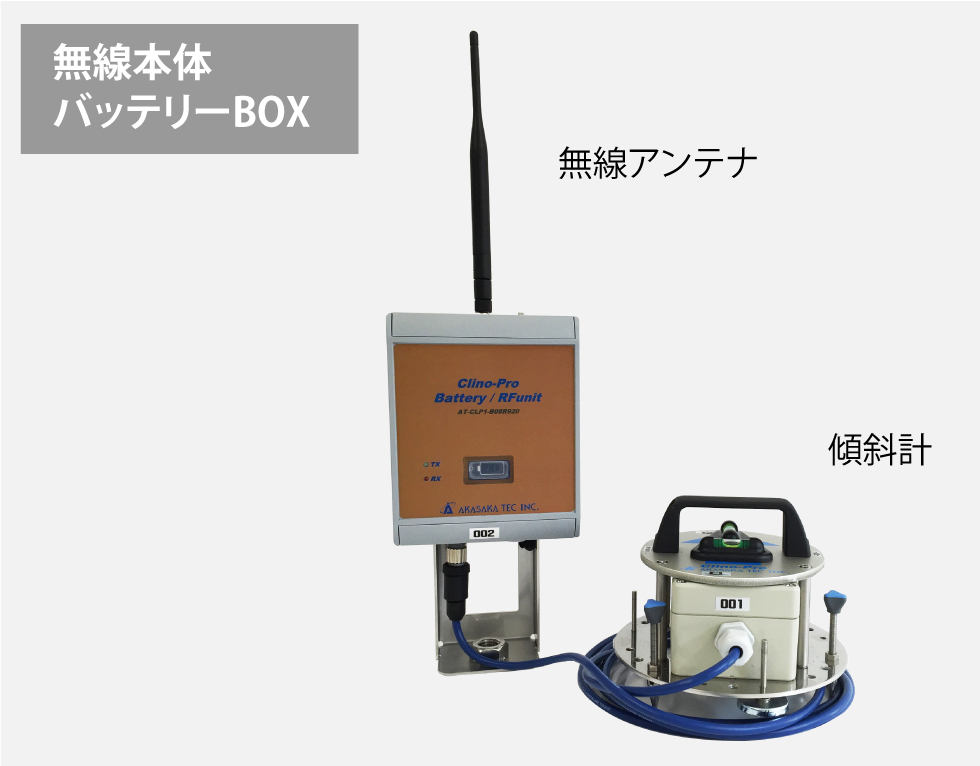

主な機器

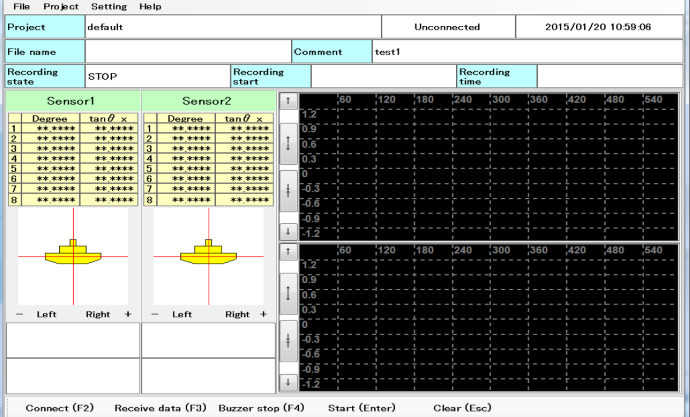

操作画面

「専用計測ソフトウェア」同時に2つの傾斜計データを取り込みデータ表示・記録

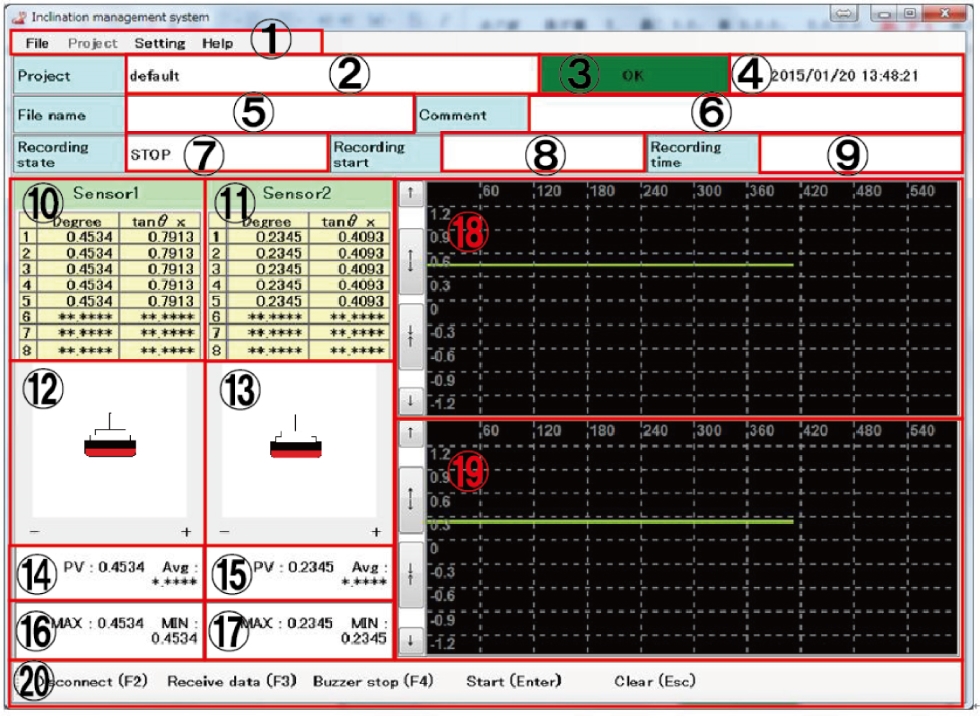

ClinoPro操作画面

  1. MENU
  2. 現在のプロジェクト名を表示します
  3. 受信状態を表示します
  4. 現在日時を表示します
  5. 記録ファイル名を表示します
  6. コメントを表示します
  7. 記録中、未記録の表示を行います
  8. 記録開始日時の表示を行います
  9. 記録経過時間を表示します
  10. Sensor1の計測履歴最大8回分を表示します(角度、勾配)
  11. Sensor2の計測履歴最大8回分を表示します(角度、勾配)
  12. Sensor1のイメージを表示します/イメージ図を取得した角度回転して表示します
  13. Sensor2のイメージを表示します/イメージ図を取得した角度回転して表示します
  14. Sensor1角度の現在値と平均値を表示します
  15. Sensor2角度の現在値と平均値を表示します
  16. Sensor1最大角度、最小角度を表示します
  17. Sensor2最大角度、最小角度を表示します
  18. Sensor1のデータをグラフ表示します
  19. Sensor2のデータをグラフ表示します
  20. ボタン

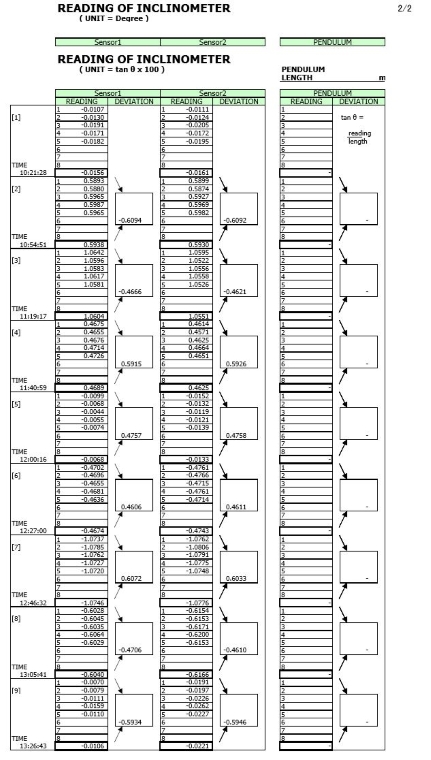

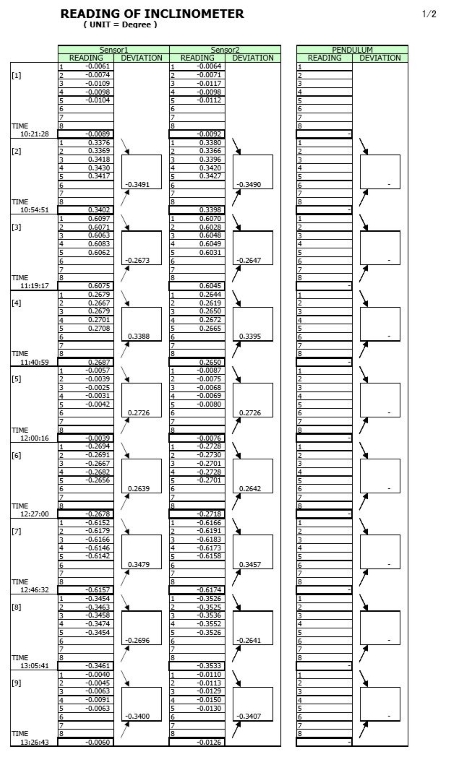

計測結果サンプル

計測後、Excelに計測結果を出力できます。

  • ClinoPro計測結果サンプル
  • ClinoPro計測結果サンプル

仕 様

傾斜センサー 仕様 1軸傾斜センサー
測定範囲 ±3°
分解能 0.0001°
精度 < 0.0003°
時定数 タイムコンスタント約0.15s
周波数 3 Hz
温度特性 水平 約0.0002°/℃
特定小電力無線 無線方式 920MHz帯 特定小電力無線
空中線電力 20mW
インターフェイス RS232C (設定用)
使用可能温度 -25℃〜+70℃ (防熱財使用時)
電源(バッテリー充電) AC 100V (ACアダプタ付属)
連続稼動時間 14 時間 (使用環境による)
外形・重量 傾斜センサー 160Φ×105 mm 約1.4 kg
無線ユニット 265×135×75 mm 約2.3 kg
受信ユニット 120×160×58 mm 約0.4 kg

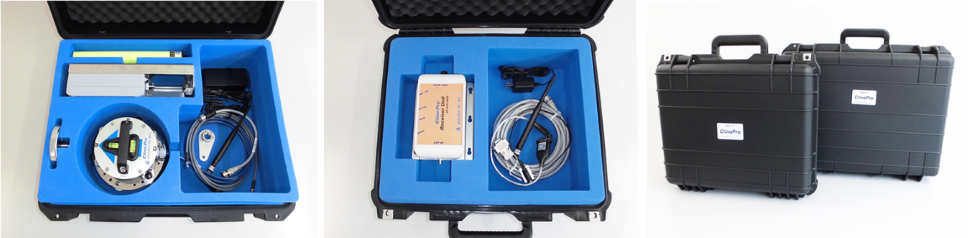

専用ケース

ClinoPro専用ケース
