GPGlove(陸上) 地盤改良管理システム

商品について

ジャンル:建設業向け
  • i-con

GPGlove(ジーピーグローブ)は、RTK-GNSS・DGNSS・DGNSSコンパス・自動追尾型トータルステーションからの位置データを使用することにより、作業車両の現在位置をパソコン画面上に表示して、目標場所への誘導・記録を行うシステムです。

特 徴

GPGlove(陸上)の主な特徴

  • 目標点への誘導・設置位置の記録、地盤改良・杭打ち位置への誘導・記録を行うことができます。
  • 作業・記録した実績画面などをプリントアウトすることができます。
  • 無線LANなどを使用することにより、リーダ(ブーム)操作室だけではなく、事務所などでも同画面を表示できます。
  • ユーザー様の作業内容に合わせたシステム機器構成を選択することが可能です。

システム構成

DGNSSコンパス+RTK-GNSS機器の設置例

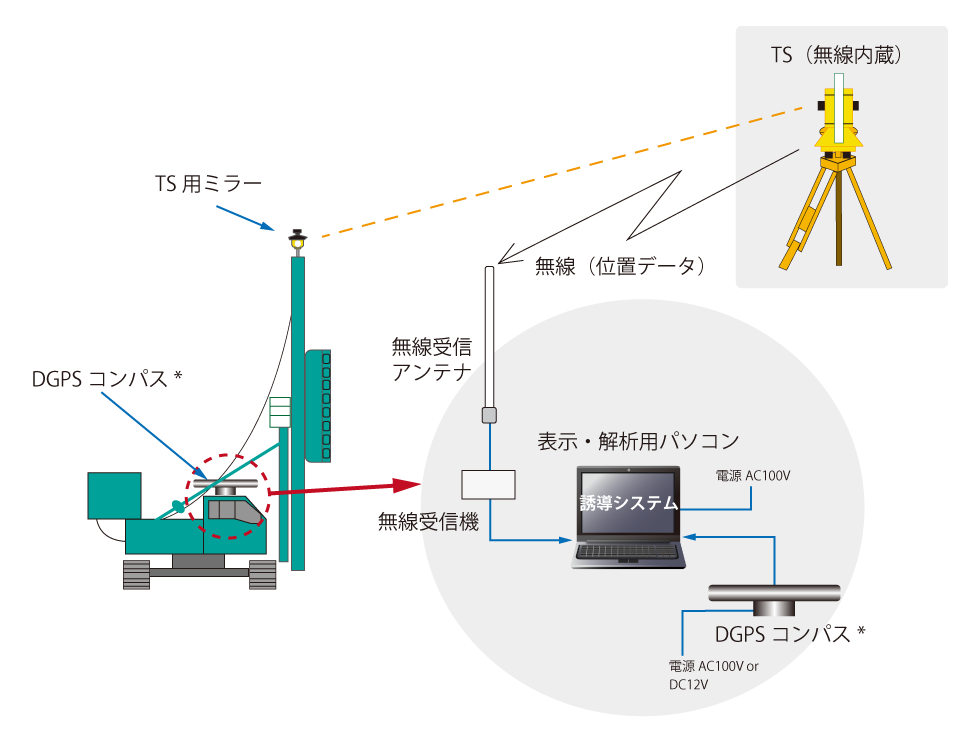

DGNSSコンパス+TS機器の設置例

選べる機器構成

構成例

  • DGNSSコンパス+リーダトップにGNSS受信機(DGNSS or RTK-GNSS)
  • DGNSSコンパス+リーダトップにプリズムミラー(自動追尾型TS)

これらの機器構成に、無線LAN使用の有無など、さらに多様化できます。
このシステム機器構成によって、誘導方法、誘導精度、システム機材のコストが異なってきます。

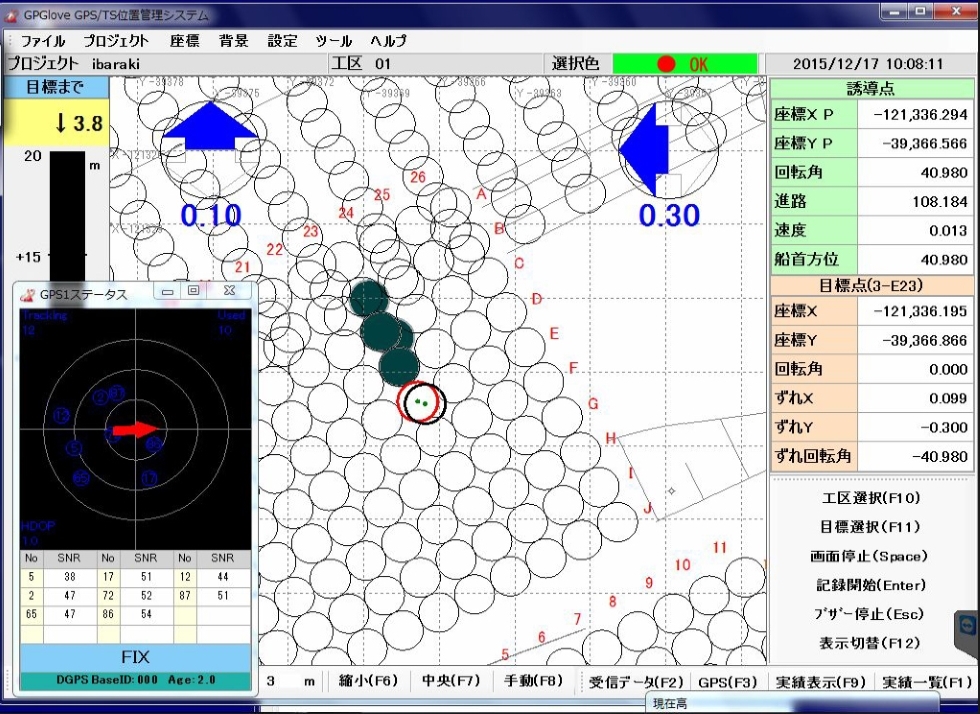

操作画面

*クリックすると拡大表示されます

基本機能

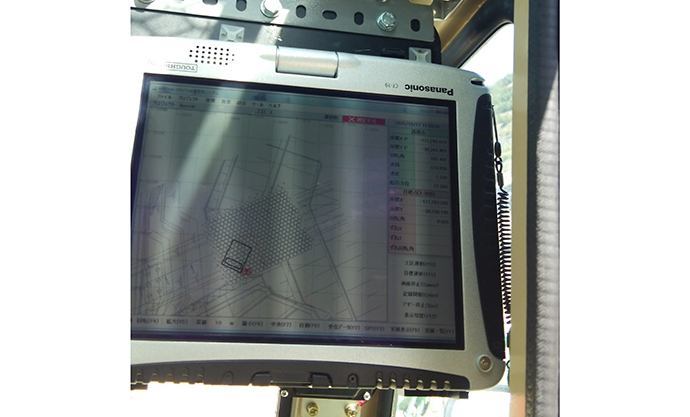

作業車両誘導・施工記録
オペレータは、パソコンの画面を見ながら、施工目標位置に作業車両を誘導して、施工・記録を行います。施工した場所で記録を行うと、画面上に設定枠の大きさで色が塗られて行くので、常に施工の有無を確認することができます。点誘導、簡易誘導、基準線での誘導、任意作業枠誘導が可能です。

座標系設定
世界測地系なのか旧日本測地系なのかを選択して、使用する場所の座標系を選択するだけで簡単に設定できます。

GNSSセットアップ機能
使用するGNSS受信機をソフトからセットアップすることが可能です。GNSSの設定ミスなどのトラブルがなくなります。
※自動セットアップ対応受信機は、TOPCON RTK-GNSS受信機LEGACY-H、E、E+、GR2000、GR2100、GB1000、HiperⅡ、HiperSR、GB3、Hemisphere DGNSSコンパスV111です。

背景表示機能:見取り図設定
画面上に、円、四角形などの図形やテキスト文字を自由な大きさ・太さ・色で表示することが可能です。 表示する位置座標は、緯度・経度からでも入力可能です。

背景表示機能:DXF
DXFを読込み画面上に表示することが出来ます。読込み可能なDXFファイルのバージョンはR12、R14、2000です。 ※読込み表示不可能な場合もあります。

工区設定
工区の頂点はX,Yで入力します。頂点は100点まで入力可能です。また、緯度経度で入力することも可能です。

目標設定(目標点登録)
作成した工区内に目標点座標(中心座標)を登録します。 目標点は、基準座標点と方向点を指定して、作成したいピッチと数を指定するだけで、自動的に作成することもできます。

表示設定
画面表示の色は自由に変更可能です。

ジェノバ社VRS N-Trip対応
ジェノバ社のVRS(ネットワーク型RTK-GNSS)をシステムで使用する場合、専用端末を使用することなく、パソコンにUSB型通信端末などを接続・使用すれば、ソフトウェアでVRS通信を自動的に行うことができます。
※TOPCON社GNSS受信機で機種指定です。
※通信端末、ジェノバ社との契約が別途必要です。

誘導方法

目標点誘導
登録した目標点(誘導中心座標)を選択して誘導する方法です。登録リストから選ばなくても、画面上で左ダブルクリックすると、その場所から一番近い目標点が選択されます。 画面表示方向は自由に回転させることができます。

入力座標へ誘導
その場で入力した座標を誘導点とすることができます。画面上で右クリックした場所を誘導点として登録することもできます。

簡易誘導
進入したい方向の左右座標を指定することによって、進入方向を画面の上方向にします。 さらに指定した点から次々に目標点をシフトしながら作業を行います。主には、枠誘導で使用されます。

記録方法

二通りの方法から選んで記録できます。

目標点を指定して記録
登録した目標点を選択して、作業する場所を記録できます。

ランダムに記録(リーダトップ誘導)
工区を選択するだけで、目標点を指定しなくても作業する現在の場所を記録することもできます。

表示

実績一覧
記録したデータの座標などが一覧で表示されます。指定した工区のみを表示することができます。 一覧はプリントアウトすることができます。(工区毎、一括でも印刷可)

実績表示
画面上に作業実績を表示することができます。指定した工区のみを表示することも可能です。 実績表示は任意の画面サイズでプリントアウトすることができます。

表示切替
実績を単色・指定色・高さ色・曜日色を切替えて表示することができます。

実績表示
実績表示を帳票としてプリントアウトすることができます。
