使用事例のご紹介

ミリ波レーダー巻込衝突防止システム『MeRadar』

ヤマステック株式会社様

ヤマステック株式会社の巻込衝突防止システム『MeRadar』に、弊社のミリ波レーダーモジュール『OSA-RACD-24TDF』が採用されています。近年再注目されているミリ波レーダーの実用事例として紹介します。

  • 建設業向け
  • メーカー向け
  • インフラ保全業向け
  • 新製品
  • ミリ波レーダー

製品概要

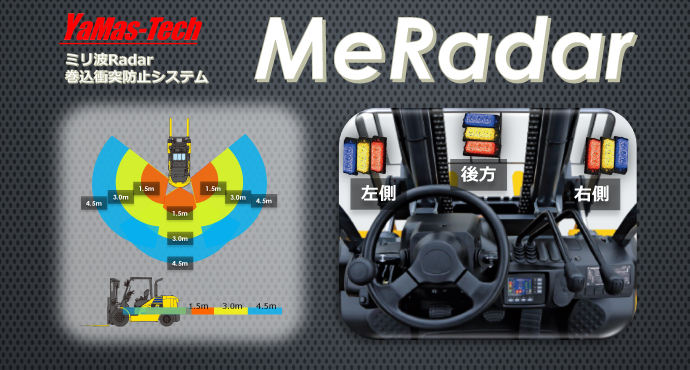

巻込衝突防止システム『MeRadar』は、重機にあと付けしたミリ波レーダーを用いて、警告灯と警報音で巻込や衝突に対する注意喚起を行うシステムです。設定された距離に応じて、警告灯の色や警報音を分けて接近を知らせます。また車両側の挙動制御との連動も可能で、より安全に重機操作が行えます。

対応車種:フォークリフト・小型~大型重機・各作業車両・移動式稼働設備 etc
※使用環境に応じて範囲やレーダー数等についてご相談ください

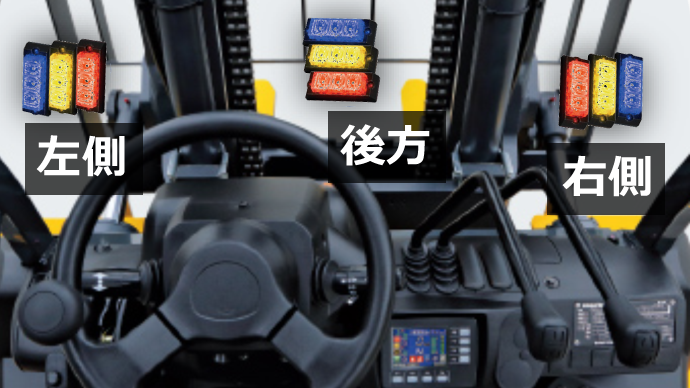

警告灯と警報音で注意喚起



・警告灯がフラッシュして 警告対象の方向とエリアを知らせます。
・警告レベルに応じてフラッシュパターンの設定と挙動制御を選択可能です。
・挙動制御の場合はキャンセルスイッチで解除する仕様にし作業性を確保します。

<例>
・REDゾーンで強制エンジン停止
・REDゾーンでHSTによる急減速 等

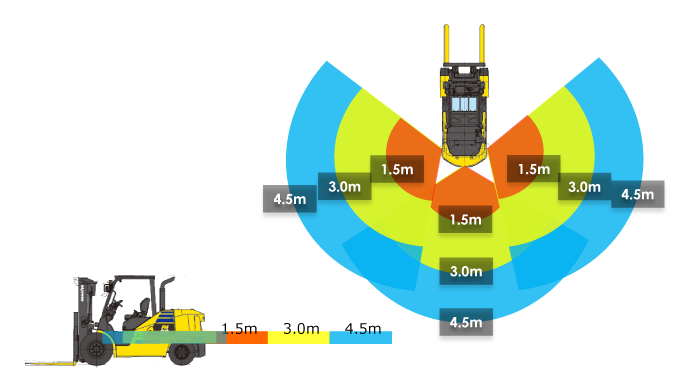

接近距離に応じた色分け

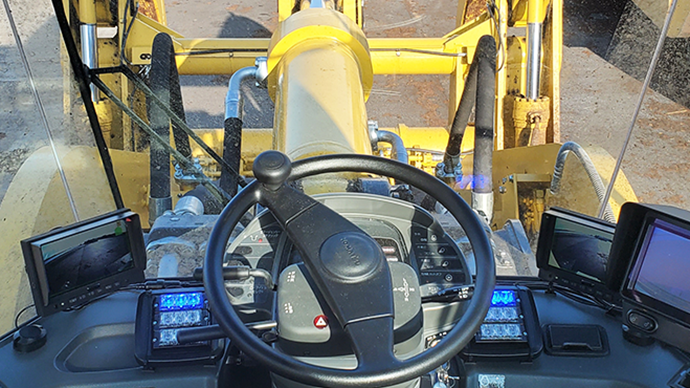

邪魔にならない見やすい位置に警告灯を設置

・青色、黄色、赤色と色を分け、接近距離に応じて警告灯を点灯します。
・フラッシュライトは3段階の照度調節付きで、夜間の眩しさを低減します。

確認喚起:青色で点灯
緊急性の無い警告
人や車両等の接近の可能性を有する対象➤確認と事前対応を促す
設備や障害物などの対象➤移動経路や旋回範囲の事前確認を促す

注意喚起:黄色で点灯
注意を要する警告
人や車両等の接近の可能性を有する対象➤徐行や停止などでの確認を促す
設備や障害物などの対象➤移動経路や旋回範囲の安全確認を促す

緊急警告:赤色で点灯
緊急を要する警告
人や車両等の接近の可能性を有する対象➤緊急な強制停止や安全の確保を要する
設備や障害物などの対象➤緊急な強制停止や安全の確保を要する

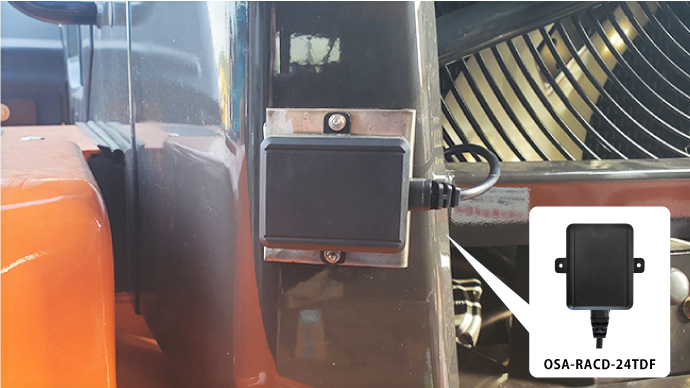

ミリ波レーダー OSA-RACD-24TDF


重機への取り付けも簡単

・周波数 24.15GHz
・入力電源 DC 12~24V / 消費電力 1.5W
・小型設計で取り付けも簡単に行えます
・雨や霧などの影響を受けづらく、かつ照度変化に関係なく検知します

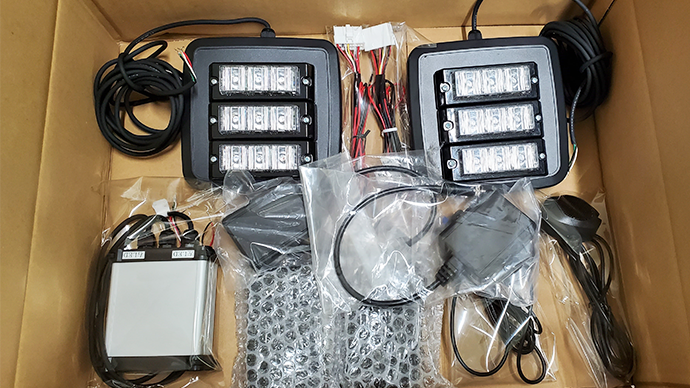

セット内容とお問い合わせ

【セット内容】
・3段階警告灯
・スピーカー
・ユニット本体
・レーダー

【お問い合わせ先】
ヤマステック株式会社
TEL:0299-83-3621 / FAX:0299-82-1312


今回使用された製品

製品紹介

ミリ波レーダーモジュール

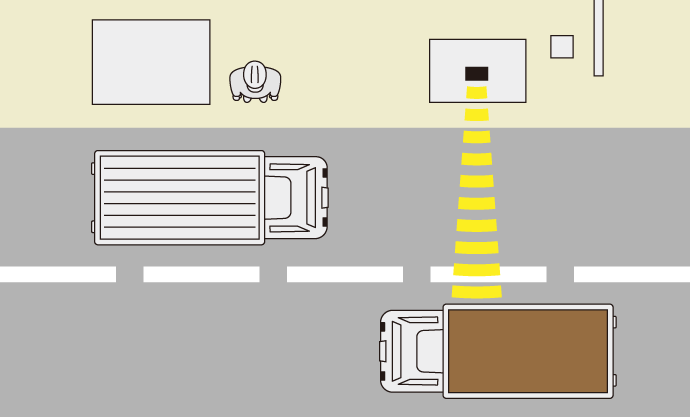

ミリ波レーダーは、対象物の距離や水平角度といった位置情報および相対速度を、波長の短い電波によって高精度に検知することができる小型のモジュールです。天候耐性や高精度測距性に優れており、カメラやLiDARのようにセンシングを行う機器の一つとして広く活用され始めています。
