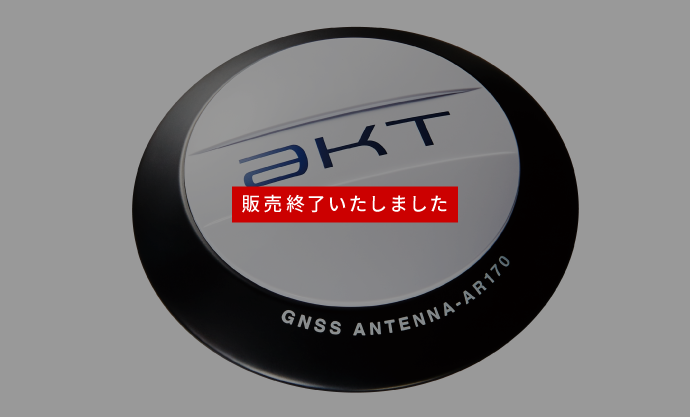

AR170 1周波 GNSSアンテナ【販売終了】

商品について

ジャンル:建設業向け/メーカー向け/インフラ保全業向け
  • 後継機種あり
  • 販売終了

AR170は、優れたマルチパス耐性をもつ1周波マルチGNSS対応アンテナです。高性能GNSSセラミックパッチアンテナと革新的な回路設計による独自なフィルタリング機能、および先進的なダブルフィルタで統合されており、不要な信号からの干渉を低減し、陸上や海上でのアプリケーションを高精度でサポートするように設計されています。

後継『AR270 4周波GNSSアンテナ』はこちらから

特 徴

AR170の主な特徴

  • 独自のアンテナ設計により、さまざまな運用目的に柔軟に対応
    高性能アクティブアンテナは、入力電圧は3~5VDCに対応しているため、ほとんどのGPS / GNSS受信機と互換性があります。また、セラミックアンテナ素子の設計は、マルチパス効果を低減するのにも役立ちます。

  • 防水性能(IP67)
    特別に設計された堅牢でIP67準拠の筐体を使用するため、過酷な環境に設置するのにも適します。

  • 複数衛星システムのL1周波数に対応
    AR170は、GPS、GLONASS、Galileo、BeiDouなどを含む、すべての既存のGNSS信号を受信し、AVL(車両位置自動特定)、ナビゲーション、海上、陸上などの多様なGNSSアプリケーションの測位精度を向上させます。

アプリケーション

  • 地理空間測量
  • AVL(車両位置自動特定)
  • 単一周波数RTK測位
  • 車両追跡
  • セキュリティ監視
  • 精密誘導
  • マシンコントロール

HDT280での利用例

HDT280スカイプロット画面

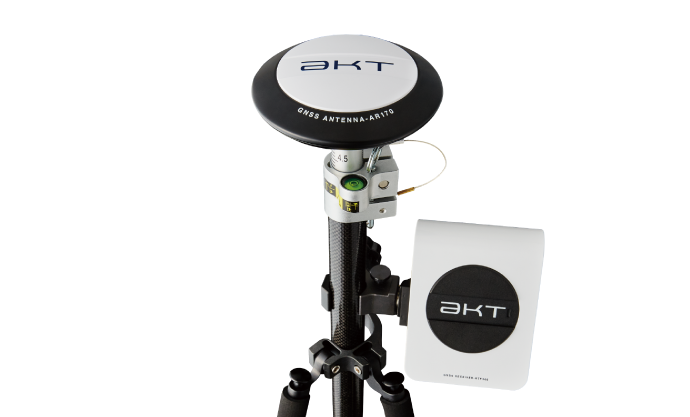

AR170は、1周波RTK-GNSS受信タブレット端末『HDT280』と組み合わせることで、様々なアプリケーションに対応します。
※ HDT280および、各アプリケーションのご利用には別途購入が必要です


GNSS受信機性能証明書(RTF300/AR170)

GNSS受信機性能証明書クリックすると拡大表示します(PDFファイル)

仕 様



電気的仕様
衛星周波数 1559-1610 MHz
GNSS受信 GPS L1、GLONASS G1、BeiDou B1、Galileo E1、SBAS、L-band、QZSS
偏波 右旋円偏波
絶対利得@頂点 +4 dBic(標準)
軸比 3.0 dB(標準)
VSWR (電圧定在波比)出力 1.5 dB(標準)
帯域幅@リターンロス≦-10dB ≧ 51 MHz
LNA(低ノイズ増幅器)ゲイン 31 dB(標準)
雑音指数 2.4 dB(最大)
供給電圧 3~5V DC
消費電流 6.9 mA (標準)
VSWR (電圧定在波比)出力 2.0(最大)
出力インピーダンス 50Ω
環境条件
動作温度 -40℃〜+ 80℃
保存温度 -40℃〜+ 85℃
相対湿度 + 40±2℃、90〜95%R.H
防水性能 IP67準拠
物理条件
寸法 直径:140mm 高さ:49mm
重量 345.4g
コネクタ TNC(メス)
マウント 5/8 inch メスねじ

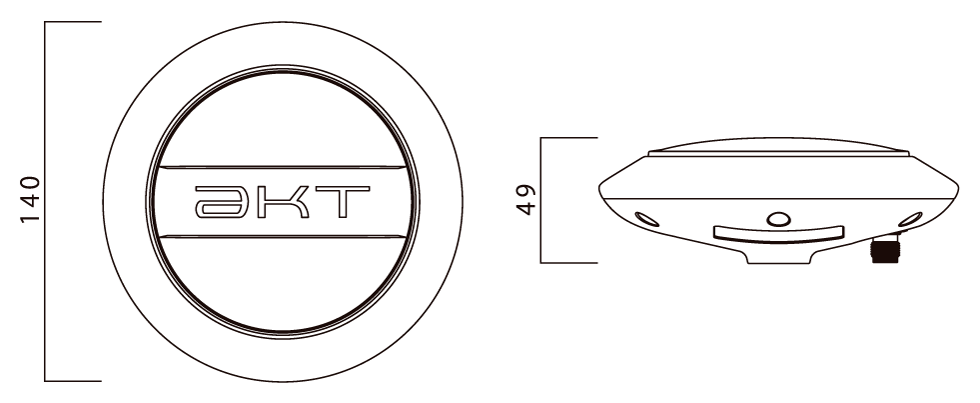

外形図

AR170 外形図
