GPSkySafety(陸上) クレーン高さ制御管理システム

商品について

ジャンル:建設業向け

GPSkySafety(ジーピースカイセーフティ)は、高精度なRTK-GNSSを利用し、安全にクレーン工事を行なうためのシステムです。工事用起重機の先端部に設置されたGNSSアンテナ位置と、設定された制限表面との距離をリアルタイムに自動計算します。既知点がある場合はGNSS固定局を設置し、無線にて補正波を送信します。固定局を用意できない環境では、VRS(仮想基準点)を利用してネットワーク型RTK-GNSS測量を行なうこともできます。高さ・位置精度は5,6cm程度での管理が可能です。

お知らせ

NEWS:LandXML対応 機能追加のお知らせ(2023年10月)

特 徴

GPSkySafety(陸上)の主な特徴

  • RTK-GNSSを利用したセンチメートル精度の高さ、位置管理

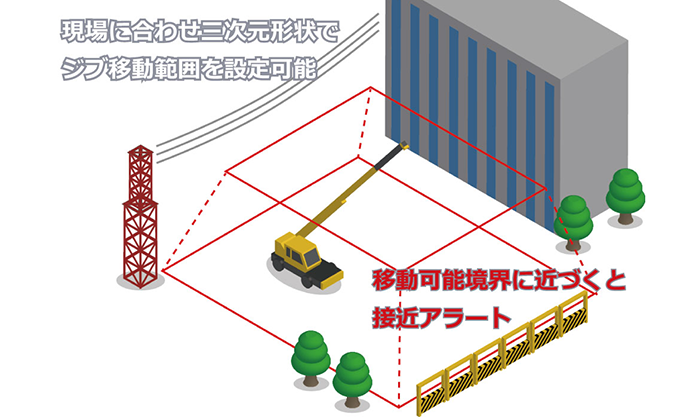

  • 制限表面、現在位置・高さ、地形図、見取り図のビジュアルなリアルタイム表示
  • 高さクリアランスが、設定値以下の場合に警報発生
  • 制限設定に変更より、各施設工事への対応が可能

システム構成

ネットワーク型RTK-GNSS構成図(例)
GPSkySafetyシステム構成図

利用環境や機材コストに合わせて、固定局の設置やVRS (仮想基準点)の利用など、様々な機器構成の選択が可能です。

※ GNSS受信機にはNMEA対応機種であればメーカーを問わずご使用できます
※ 本システムは、海上工事/陸上工事問わずご使用できます

高度をPCでビジュアル表示

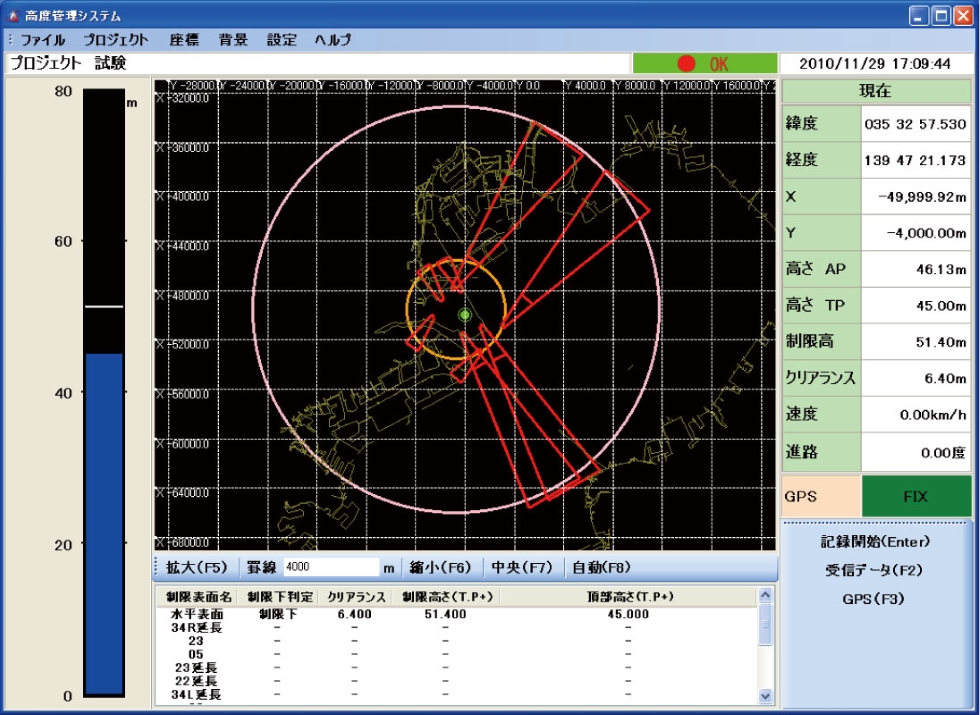

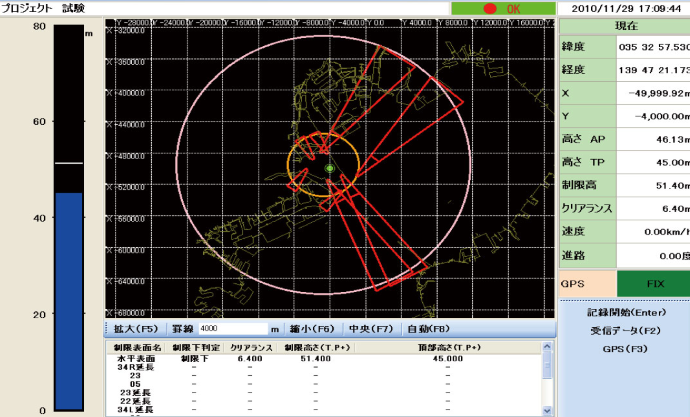

GPSkySafetyシステム画面

PC専用ソフトにて現在高度をビジュアルに表示します。
作業員は、画面上の高さ/クリアランス表示を参考にブーム操作を行ないます。ブーム先端が高さ制限表面に近づくと音声および画面表示にてアラートで警報を発し、作業員および監督者への注意喚起を行うことができます。

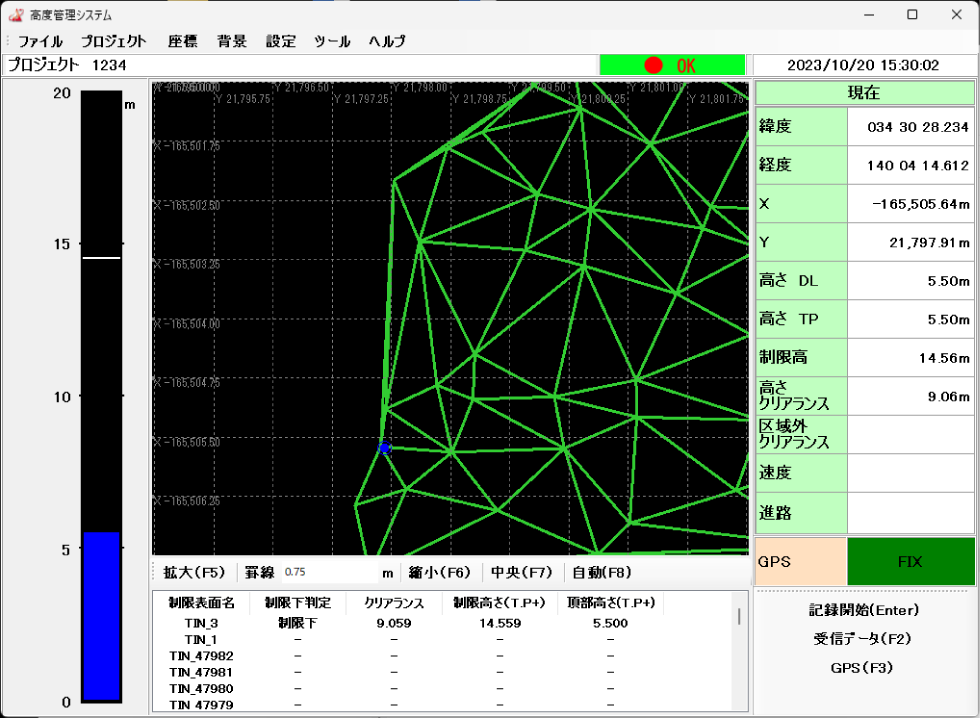

LandXML対応



高さ制限にLandXMLデータが使用可能になりました。(2023.10)

仕 様

動作環境 ・Windows7
・Pentium4 1GHz 以上
・メモリ 2GB 以上
・RS-232CもしくはUSBポート
