FJD Trion V10i カメラ搭載型 GNSS受信機

商品について

ジャンル：建設業向け／メーカー向け／インフラ保全業向け

NEW
i-Con

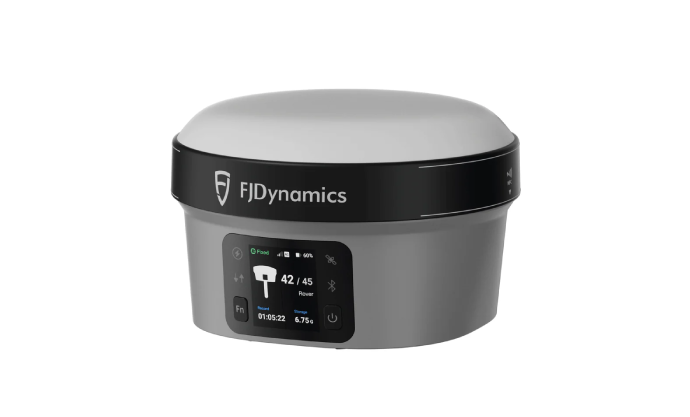

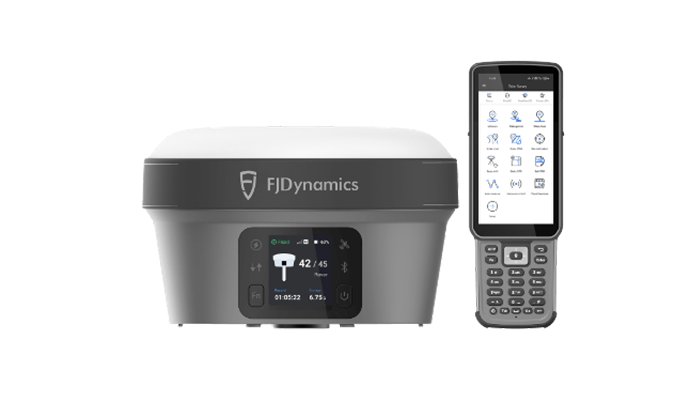

FJD Trion V10i（トリオンV10i）は、ビジュアルポジショニング機能付きのRTK-GNSS受信機です。最大傾斜角度60°のチルト補正に対応しており、IP68に準拠した堅牢設計です。フロントとボトムに2台の小型カメラを搭載しており、付属のコントローラーを組み合わせることでAR杭打ち機能や画像計測機能にも対応し、アクセスが困難な場所においても安全かつ効率的に測定が行えます。

特　徴

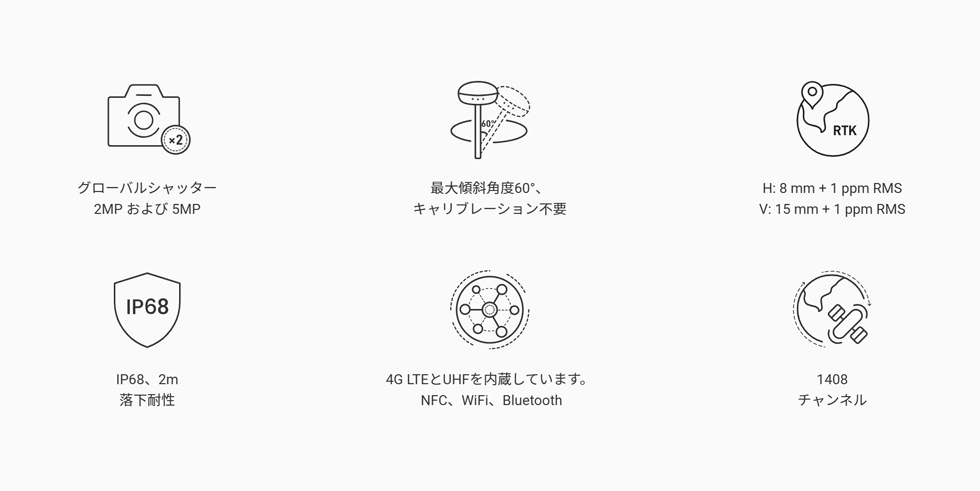

FJD Trion V10iの主な特徴

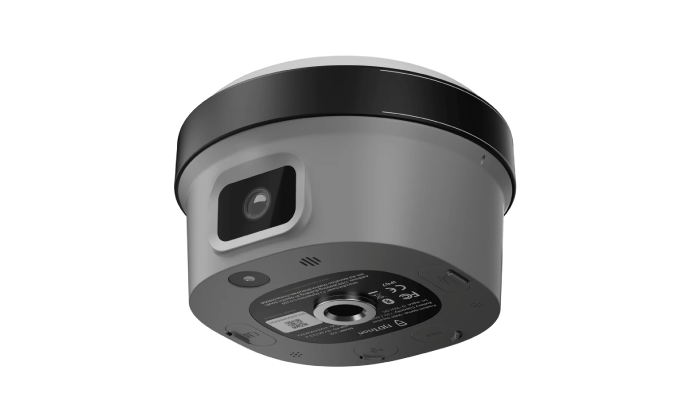

フロントとボトムに2台の小型カメラを搭載
AR杭打ち機能や画像計測機能を搭載
最大傾斜角度60°のチルト補正機能を搭載
IP68準拠で堅牢かつ軽量設計

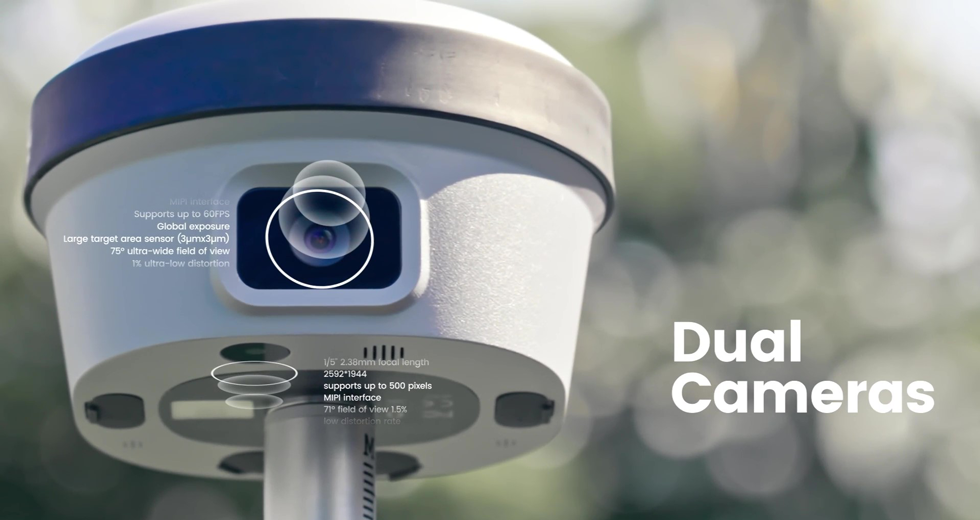

フロントとボトムに2台の小型カメラを搭載

　　　
グローバルシャッターを装備したフロントカメラ（200万画素）およびボトムカメラ（500万画素）と、内蔵されている処理ソフトウェアにより、シームレスに座標と測定値を直接フィールドコントローラに生成します。数回タップするだけでカメラから座標情報を表示、保存できます。
　　

AR杭打ち機能や画像計測機能を搭載

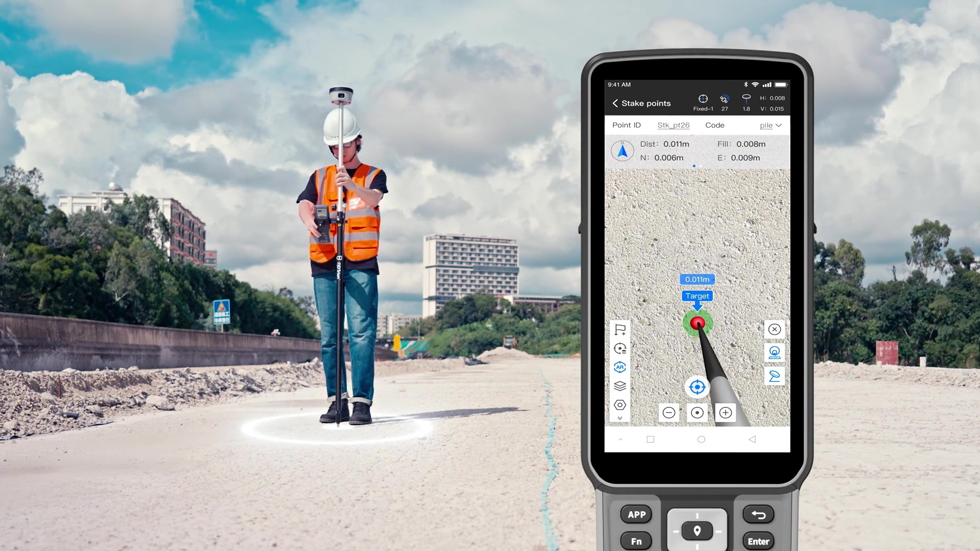

AR杭打ち機能　　　　　
2台のHDカメラにより、デジタル上で設定した杭情報をコントローラー画面にリアルタイムに表示させることができます。直感的な方向案内により、杭打ちポイントを素早く見つけることができます。
　　
　　

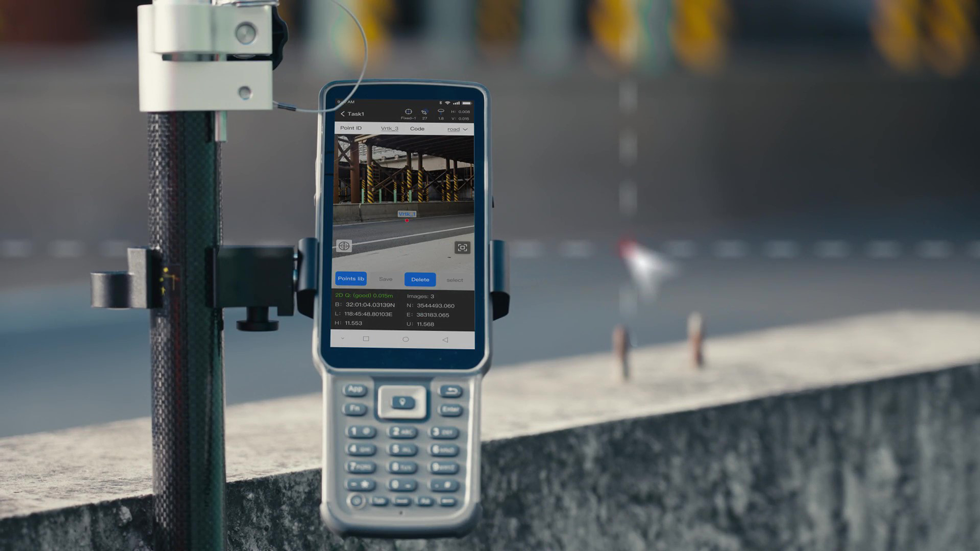

画像計測機能　　　　
画像計測機能を活用することで、アクセスが困難な場所の測定にも活用できます。少なくとも5枚の高解像度写真を撮影することで、マルチエンジンアルゴリズムを使用して写真内の座標を簡単に取得できるため、多くの危険な状況で非常に実用的です。
　　

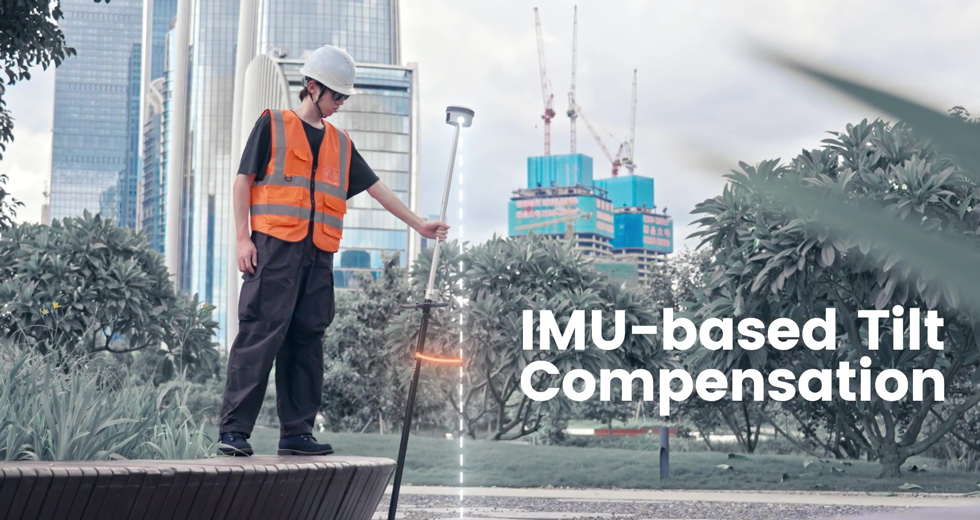

最大傾斜角度60°のチルト補正機能を搭載

　　　　
最大傾斜角度60°まで対応したキャリブレーションフリーのチルト補正機能を搭載しています。これにより、測定時にポールを垂直に立てる必要がなくなり作業効率が向上し、またポールを直立に保持できない場所においても傾けたままでの測定が可能になります。
　　

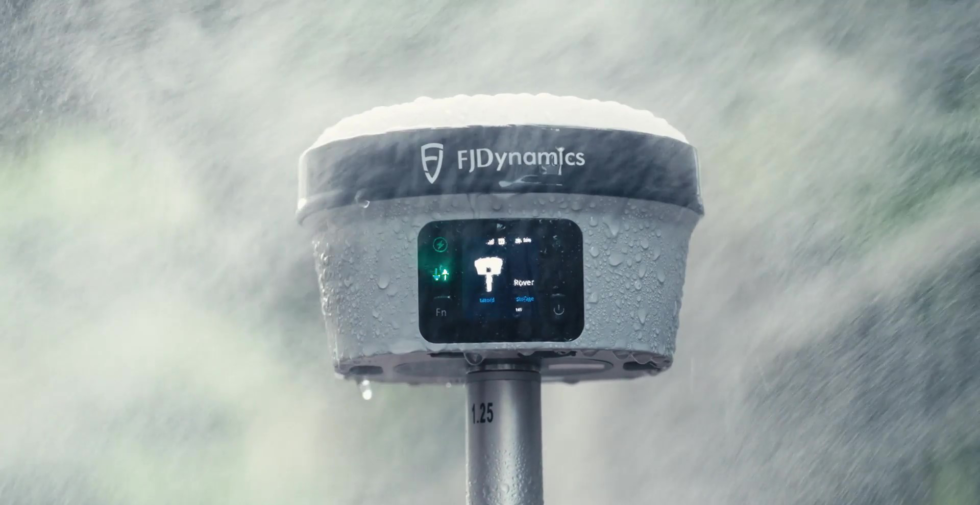

IP68準拠で堅牢かつ軽量設計

　　　　
IP68に準拠し堅牢かつ軽量に設計された筐体は、アップグレードされた構造により荒天時においても安定した利用ができます。
　　

活用シーン

　　　　　
AR杭打ち機能や画像計測機能、チルト補正機能など様々な機能を活用することで、多様なシーンでの利用が期待できます。

仕　様

GNSS パフォーマンス

チャンネル	1408
受信信号	GPS \| L1A, L1C, L2C, L2P, L5 GLONASS \| L1, L2 BeiDou \| B1I, B2I, B3I, B1C, B2a, B2b* GALILEO \| E1, E5a, E5b, E6* QZSS \| L1, L2C, L5, L6* IRNSS \| L5* SBAS \| L1*

* ファームウェアをアップグレードしてサポートします
　　　
　　　
位置決め性能

リアルタイムキネマティック (RTK)	MH: 8 mm + 1 ppm RMS V: 15 mm + 1 ppm RMS 初期化時間: < 5 秒初期化の信頼性: >99.9%
スタティック測量	H: 2.5 mm + 0.5 ppm RMS V: 5 mm + 0.5 ppm RMS
D-GNSS測位	H: 0.4 m RMS \| V: 0.8 m RMS
GNSS 単独測位	H: 1.5 m RMS \| V: 2.5 m RMS
カメラ目視調査の精度	通常は 3 cm、範囲は 2 ～ 15 m
位置決め速度	1Hz、5Hz、10Hz
ファーストフィックス時間	コールドスタート: < 20秒 , ホットスタート: < 5秒 , 信号再取得: < 1秒
傾斜角	0 – 60°
傾斜補正による RTK 精度	30°/2.5 cm

　　
　　
ハードウェア

温　度	動作時：-30℃～60℃ 保存時：-40℃～70℃
湿　度	95%（ただし結露無きこと）
侵入保護	IP68、防塵、水深1mまでの連続浸漬から保護
落　下	2メートルの高さからの落下にも耐えられるように設計されています
リチウムイオン電池容量	内蔵バッテリー 7000mAh、7.4V 30WPD急速充電
内蔵バッテリーでの動作時間	ローバー 15 時間、ベース 10 時間静的: > 25 時間
外部電源入力	DC9～28V
寸法（奥行き×高さ）	Φ 130 × 83 mm
重　さ	約1kg
トゥルーカラーOLEDスクリーン	1.41インチ
センサー解像度	前方：2MP、下方：5MP どちらもグローバルシャッター付き
視　野	70°

　　
　　
通信とデータストレージ

SIMカードの種類	ナノSIMカード
ネットワークモデム	統合4Gモデム: TDD-LTE、 FDD-LTE、WCDMA、EDGE、GPRS、GSM
ワイヤレス接続	デバイスタッチペアリング用のNFC
Wi-Fi	2.4&5 GHz、802.11a/b/g/n/ac
Bluetooth®	BT4.2&BLE
ポート	7ピンLEMOポート USB Type-Cポート UHFアンテナポート
内蔵UHFラジオ	Rx/Tx: 902-928MHz 送信電力: 1.0mW 範囲: 数百メートル程度
データ形式	Input & Output: NMEA-1083, RTCM3.X Input: RTCM2.X, CMR
メモリ	32GB（システム：12GB、利用可能：20GB）
音声認識精度	98%
Ntrip Caster	Achieved through controller or receiver network
