ClinoAlarm 傾斜観測システム

商品について

ジャンル:建設業向け/メーカー向け/インフラ保全業向け
  • 橋梁など

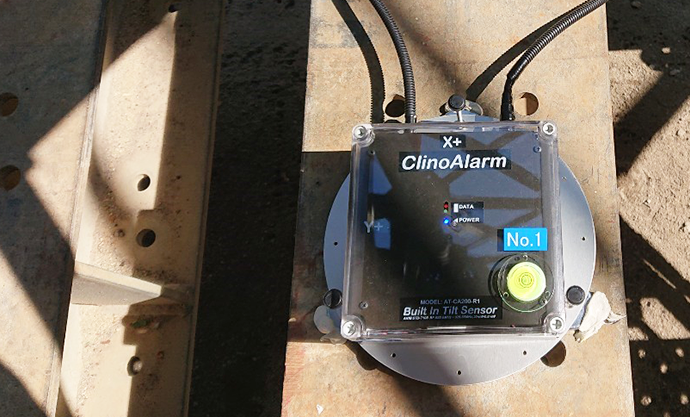

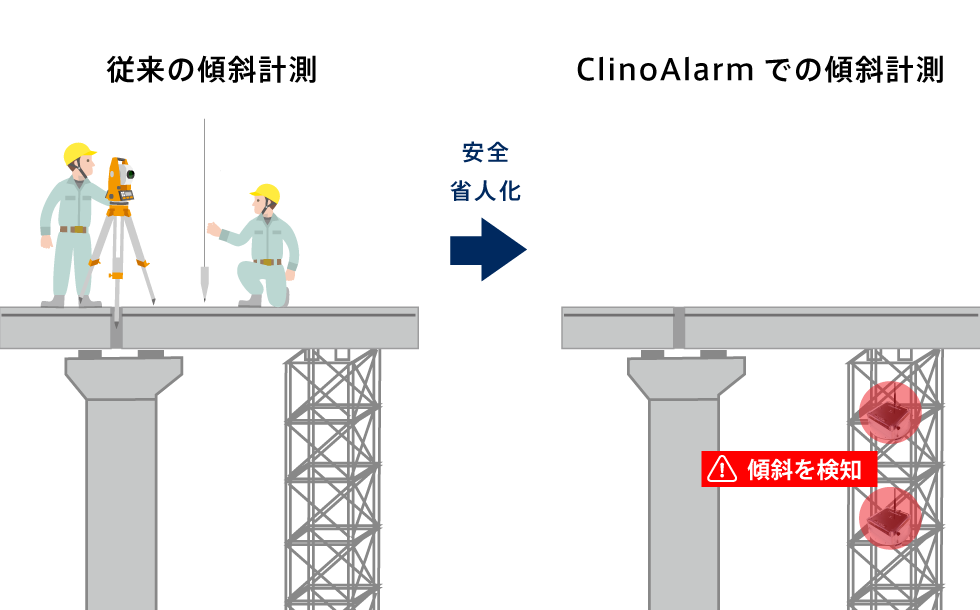

ClinoAlarm(クリノアラーム)は、橋梁架設におけるベントの傾斜を精密に計測し、傾斜が設定値に達した場合、メールやパトランプで管理者に危険を通知するシステムです。現場設置機器は、防水性能を持った無線機・ジャンクションBOX・傾斜センサーで構成され、無線機は、免許・申請不要の技適適合品を使用しています。無線機を通じて、現場事務所でパソコンでデータの閲覧ができます。

特 徴

ClinoAlarmの主な特徴

  • 現場設置機器は、防水性能を持った無線機・ジャンクションBOX・傾斜センサーで構成され、機器間のケーブルが可変長で自由度の高い設置性
  • 各機器サイズはコンパクト設計で設置も容易、従来品よりも低コストを実現
  • AC100V電源で動作
  • 事務所側はパソコンでデータの閲覧が可能
  • 観測局と受信局間にアンテナボックスを設置すれば、中継機能(2段階)も使用可能
  • 無線機は、免許・申請不要の技適適合品を使用

システム構成

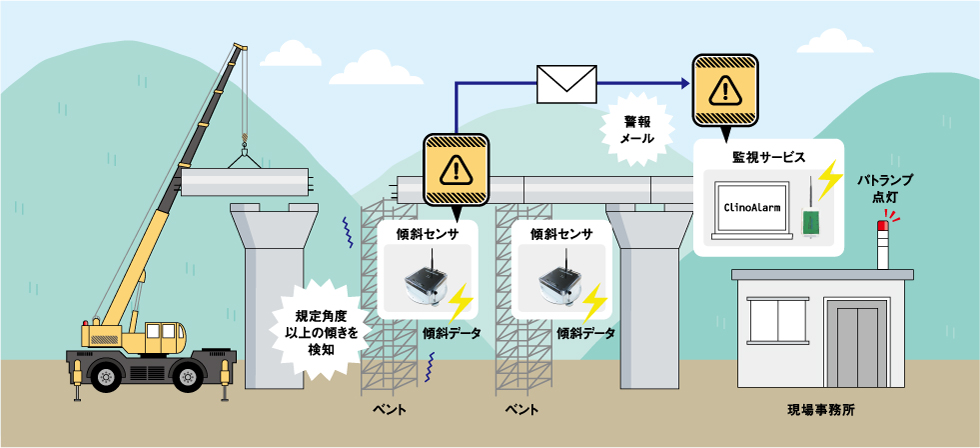

ベントに設置して傾斜を監視する場合

ベントが指定の角度以上に傾くと警告(パトライト/警報メール)

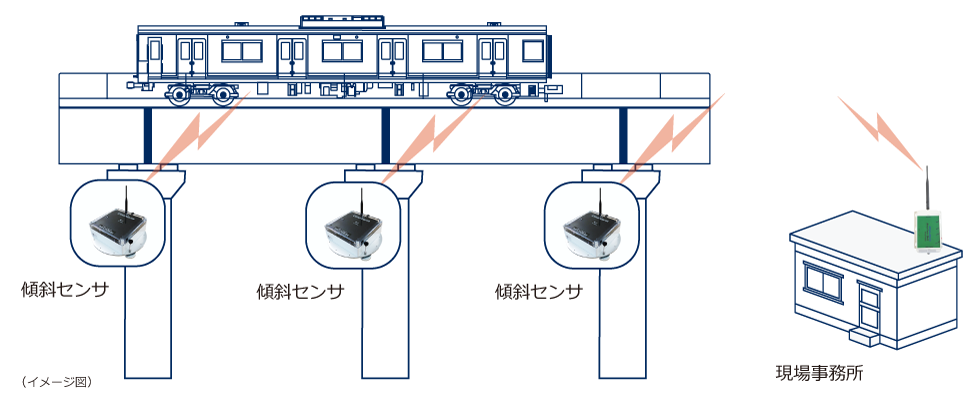

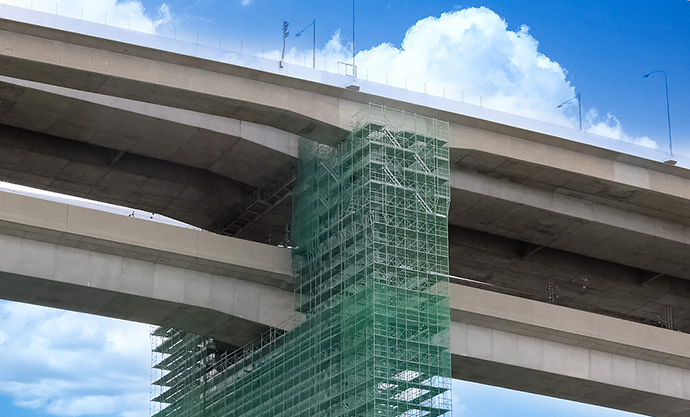

鉄道橋の橋脚などに設置して傾斜を監視する場合

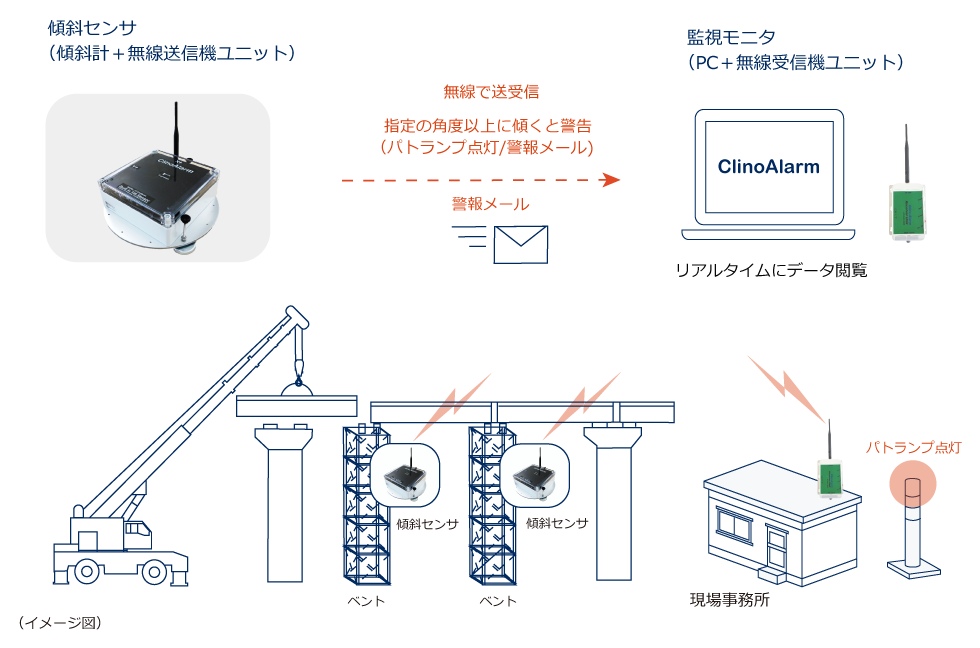

  • ベントや橋脚上に傾斜センサーを設置し傾斜データ(2軸)を無線で送信
  • 現場事務所等に設置した無線機でデータを受信、専用ソフトを使ってパソコンでリアルタイムにデータ閲覧
  • 傾斜センサーの計測範囲は±5度
  • 受信局一台につき、観測局8台まで同時に観測が可能(接続可能観測局数はデータ更新間隔による)

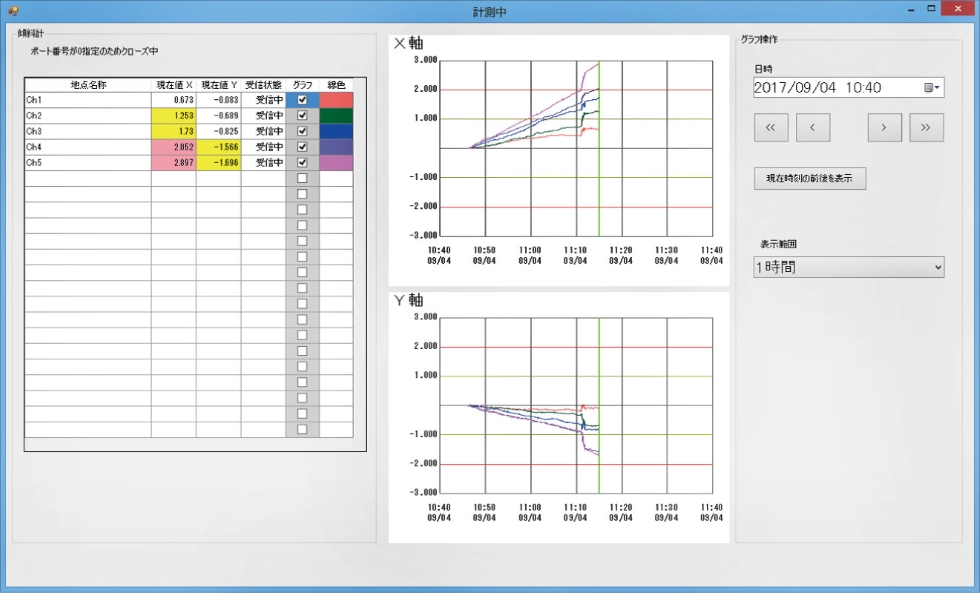

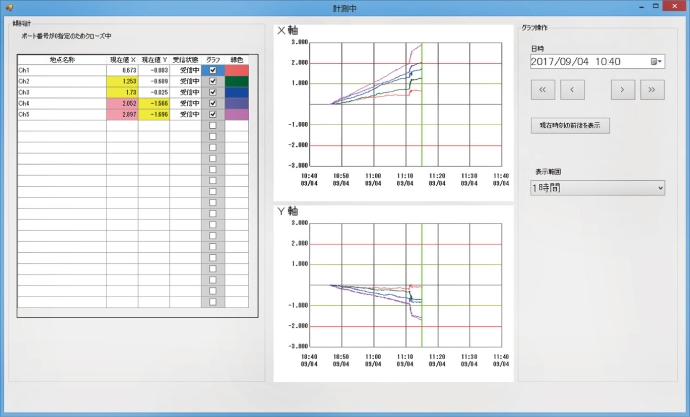

データ閲覧画面

  • 計測箇所 グラフ表示 時間軸は変更可能(1時間から最大1ヶ月)
  • 指定観測局のみグラフ表示 時間軸は変更可能(1時間から最大1ヶ月)
  • 閾値によるパトライト点灯機能(3段階設置可能 通常、注意、危険)
  • 警報メール送信機能(最大5箇所)
  • 傾斜データ記録
  • 設置後のデータオフセット対応

仕 様

傾斜センサ

計測範囲 ±5°
最小分解能 0.001°
直線性 ±5.00°<0.06°
繰り返し性 <0.05°
使用温度 ‐40℃~+85℃
防護等級 IP‐67 アルミニウム
質量 280g
外形寸法 W84×D70×H31mm(ただし、突起物を除く) 取付穴有り
耐振性 5G,10~150Hz,20min
耐衝撃性 30G,11m



無線機

無線方式 920MHz帯特定小電力無線
空中線電力 20mW
(参考)見通し 500m



注意点

  • センサー設置個所は水平であること
  • 止むを得ず傾斜が発生する場合、その角度からでも計測は可能だが、その場合も水平より±5度の範囲内までの計測になる
    (例えば最初から2度角度がついていた場合、残りの観測範囲は+3度までとなる)
  • 観測局ごとにAC電源が必要となる
  • データ伝送には、920MHz帯の無線を使用するため、付近に電波を発する機器がないこと
  • 観測局と受信局間とは視通がとれていること
