GPClino 無線一体型傾斜計システム

商品について

ジャンル:建設業向け/メーカー向け/インフラ保全業向け

GPClino(ジ-ピークリノ)は、軸傾斜センサー、バッテリー、特小無線を一体化した、ケーブルレスの無線一体型傾斜計です。専用ソフトウェアが標準付属しているので、計測からロギングまで1システムで行なうことができます。橋梁の据え付け工事や構造物の曳航時の際に、安全に正確に姿勢監視を行うことができます。持ち運びが容易で結線は必要なく、計測対象に設置するだけで遠隔計測を実現します。モニタリング用途でも利用可能です。

特 徴

GPClinoの主な特徴

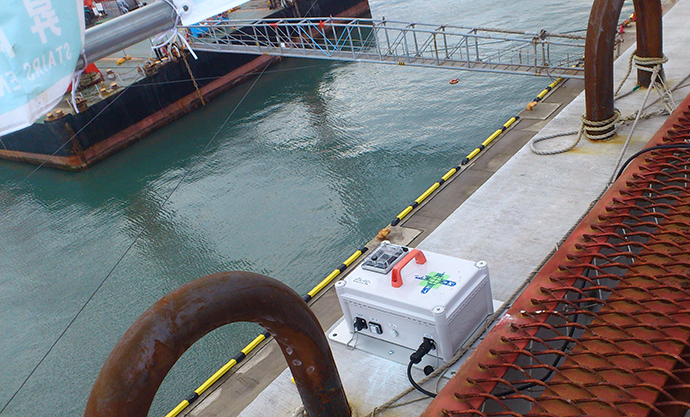

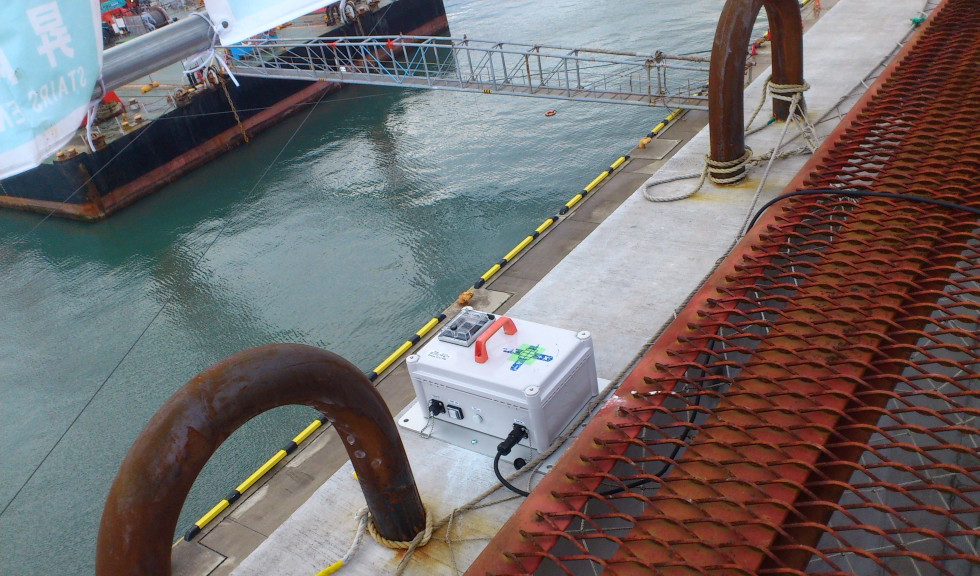

  • 無線一体型 傾斜計 GPClino 外観図
  • 置くだけで計測可能
  • 軸傾斜センサー、バッテリー、特小無線を一体化

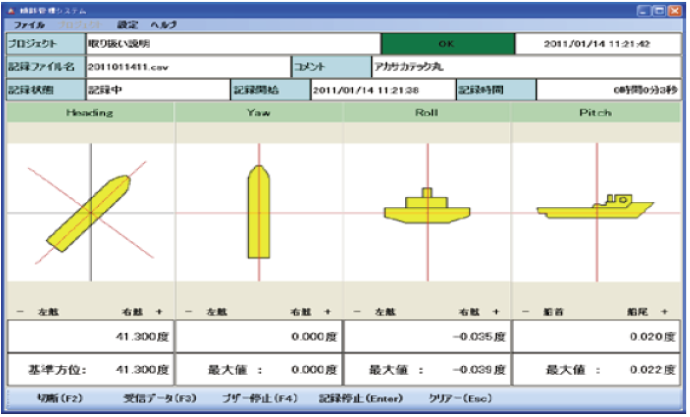

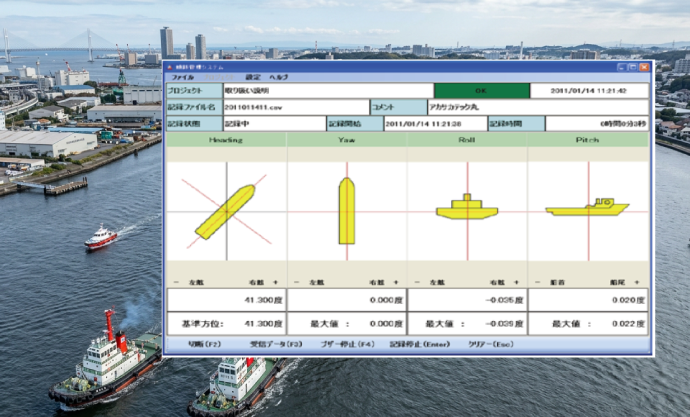

  • 専用計測ソフトウェア付属
  • 傾斜分解能 0.001°、キャリブレーション不要
  • 特定小電力無線使用 通信距離 1km (※見通しの良い場合)
  • 防水仕様

システム導入のメリット

  • センサー、バッテリー、無線を一体化しているため、持ち運びが容易。結線は必要なく構造物に設置するだけで計測可能
  • 計測値は遠隔で確認できるので、構造物に立ち入る必要がなく安全性が向上

導入事例

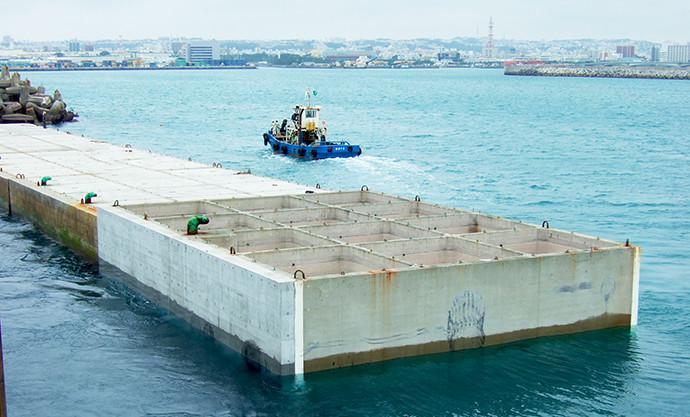

  • 曳航時の曳航物の姿勢監視
  • ケーソンや橋脚などの大型構造物据え付け工事における姿勢監視

仕 様

形式 GPClino
傾斜センサー 仕様 2軸傾斜センサー
測定範囲 ±30°
分解能 0.001°
繰返し性 0.05°
精度 0.03°~0.3°
交差軸誤差 1.4 %
応答周波数 2.0 Hz
無線 無線方式 1.2G 帯 特定小電力無線
空中線電力 10mW (+20% ‐50%)
インターフェイス RS232C (設定用)
使用可能温度 0℃ ~ 45℃
連続駆動時間 10 時間以上
電源(バッテリー充電) AC 100V
外形 寸法(mm) 276×186×130(アンテナ、突起部含まず)
重量 約3.1 kg

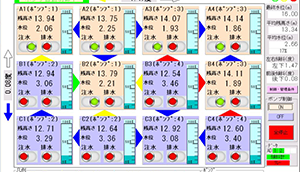

その他製品に関するご案内
