AR270 4周波 GNSSアンテナ

商品について

ジャンル:建設業向け/メーカー向け/インフラ保全業向け
  • i-Con

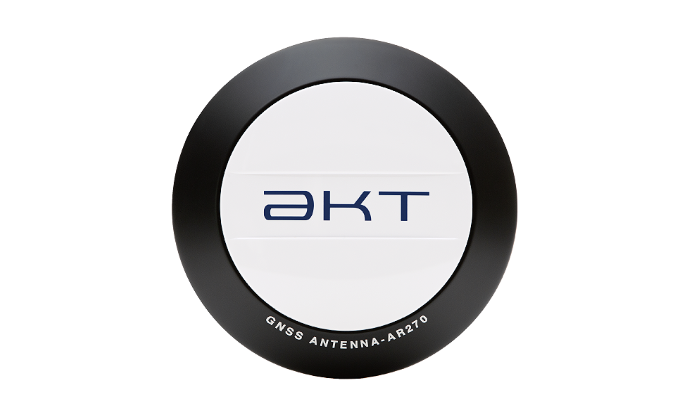

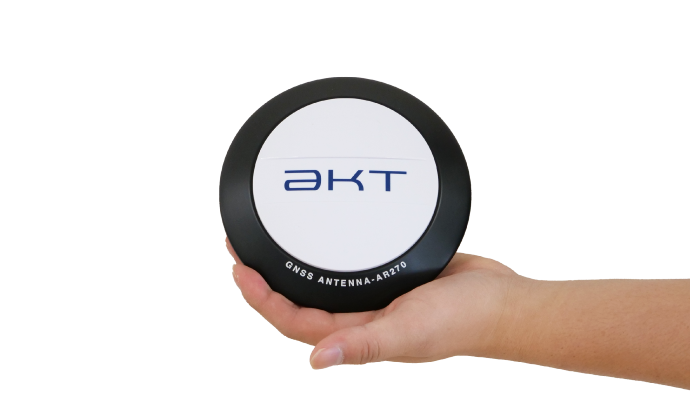

AR270は、優れたマルチパス耐性をもつ4周波対応の小型マルチGNSSアンテナです。高性能GNSSセラミックパッチアンテナと、革新的な回路設計による独自フィルタリング技術により、不要な信号からの干渉を低減し、安定した測位をサポートします。

GNSS受信機性能検査成績書

GNSS受信機性能検査成績書(RTF500/AR270)

GNSS受信機性能検査成績書(HDT320/AR270)

特 徴

製品紹介動画

優れたマルチパス耐性・高性能フィルタ

AR270は、高精度な4周波受信機に求められる優れたマルチパス耐性を持ち、不要な信号やノイズを強力に低減する独自フィルタを採用することで、IoT時代に適した受信特性を備えています。

絶対利得@頂点 1559~1612MHz(L1) +4 dBic(標準)
1207~1246MHz(L2) +3 dBic(標準)
1164~1191MHz(L5) -5.2 dBic(標準)
1264~1283MHz(L6) -2.5 dBic(標準)
軸比 3.0dB(標準)
VSWR(電圧定在波比)出力 2dB(標準)

多様なGNSS信号に対応

AR270は、GPS、GLONASS、Galileo、BeiDouなどを含む、全ての既存のGNSS信号を受信し、AVL(車両位置自動特定)ナビゲーション、海上、陸上などの多様なGNSSアプリケーションの測位精度を向上させます。

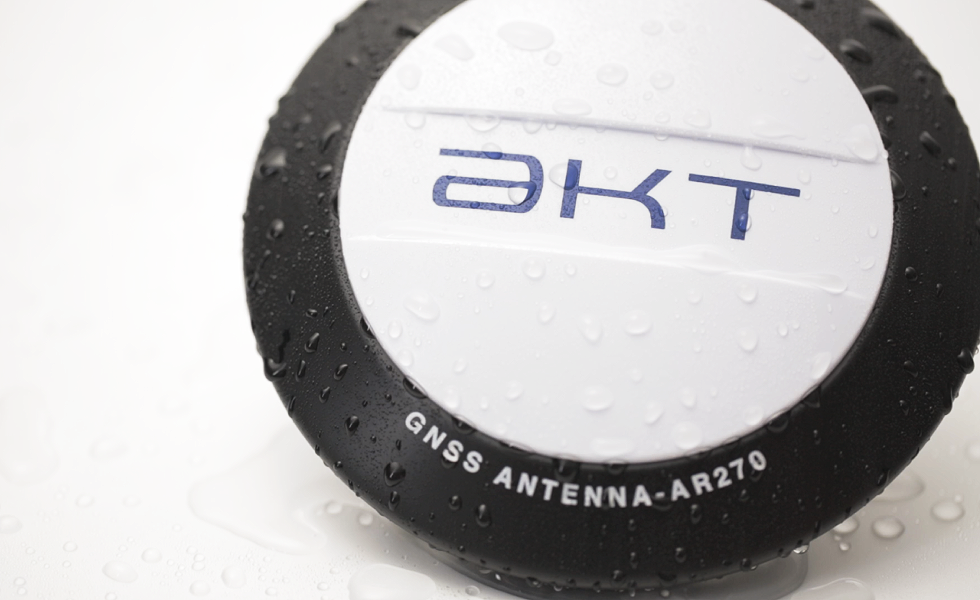

堅牢性に優れたアンテナ筐体

特別に設計された強固でIP67準拠の筐体を使用しているため、過酷な環境にも適用できます。万が一の水没でも耐える防水性能を有しています。
※1mの深さで30分間水に浸した条件

AR270の防水検証

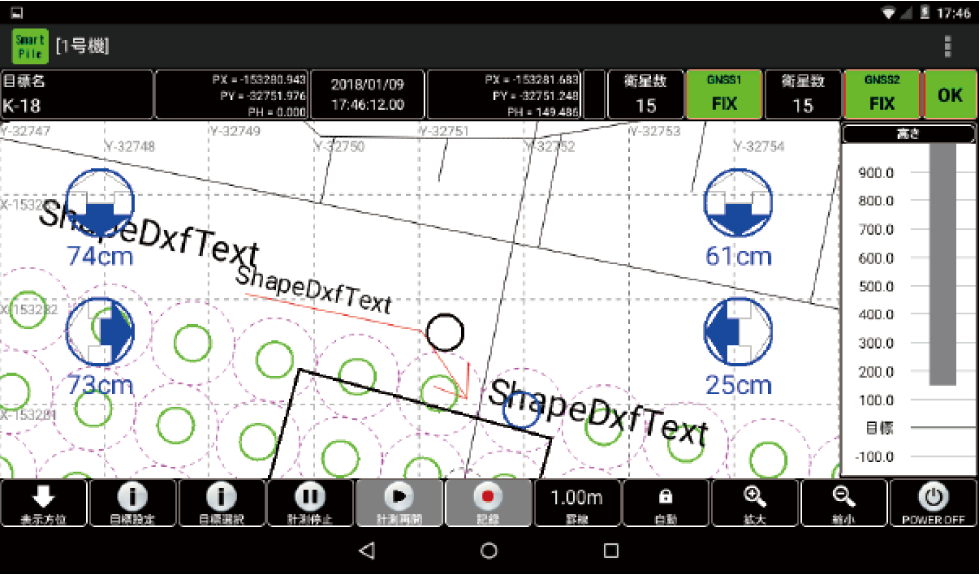

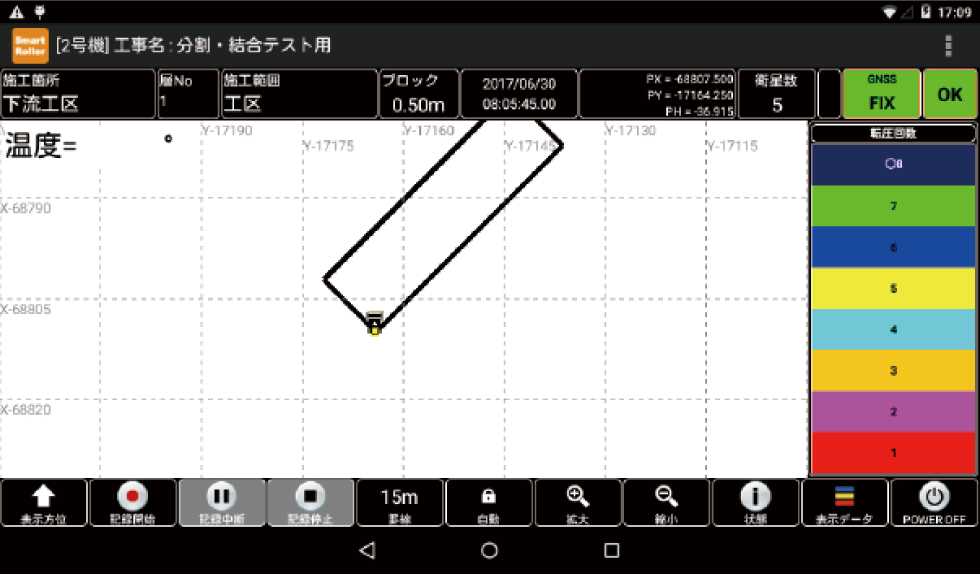

2周波RTK-GNSS受信タブレット端末『HDT320』での利用

AR270は、2周波RTK-GNSS受信タブレット端末『HDT320』と組み合わせることで、様々なシステムに対応します。
※ HDT320および、各ソフトウェアのご利用には別途購入が必要です

HDT320 2周波RTK-GNSS受信タブレット端末 [製品リンク]

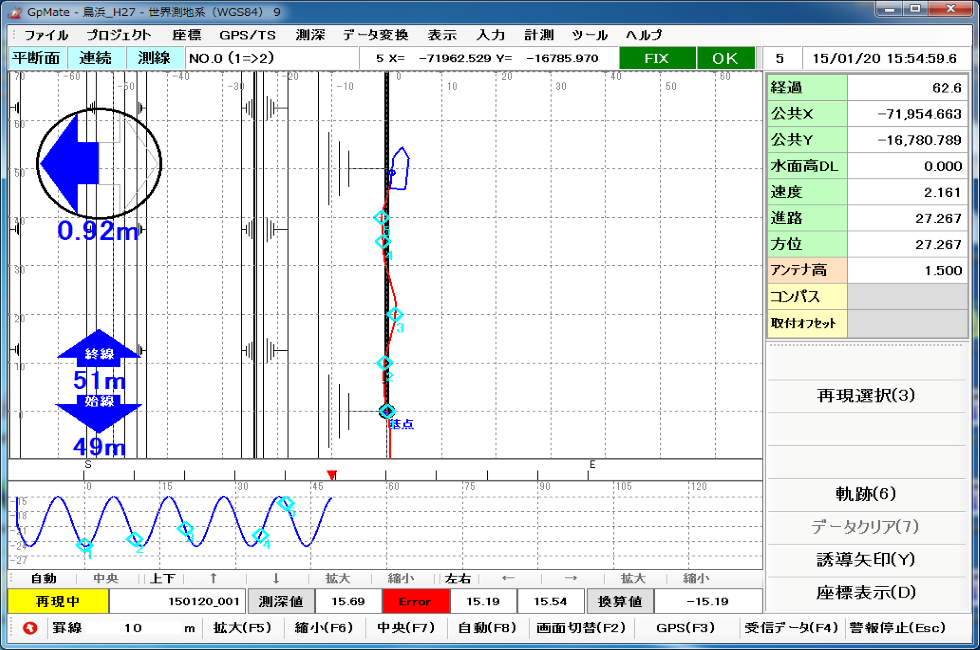

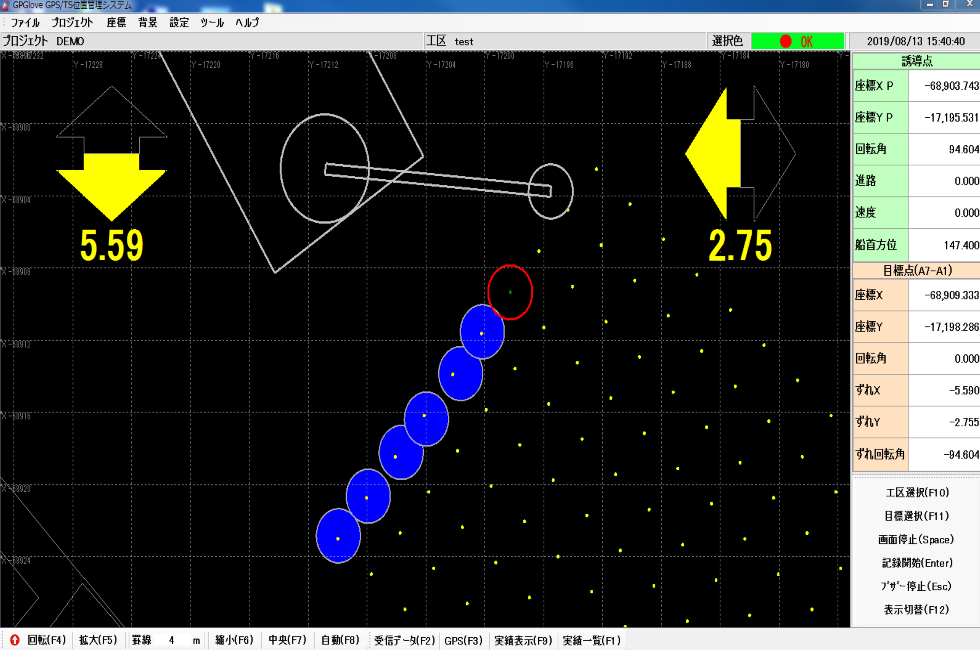

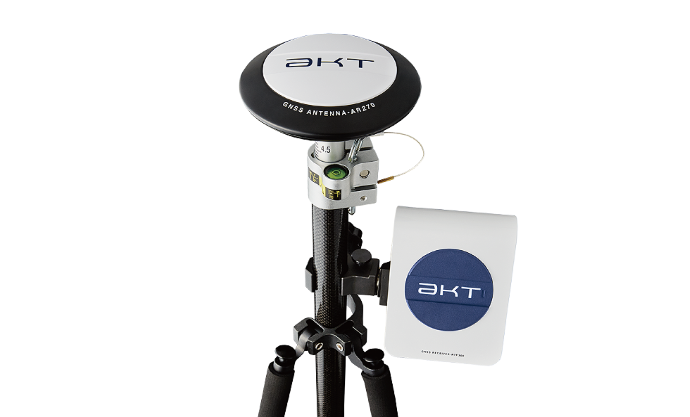

2周波RTK-GNSS受信機『RTF500』での利用

AR270は、2周波RTK-GNSS受信機『RTF500』と組み合わせることで、様々なシステムに対応します。
※ RTF500および、各ソフトウェアのご利用には別途購入が必要です

RTF500 2周波RTK-GNSS受信機 [製品リンク]



仕 様

衛星周波数 1559~1610MHz
1164~1283MHz
GNSS受信 GPS L1C/A,L2C,L5
BeiDou B1,B2,B3
GLONASS G1C,G2
Galileo E1
QZSS L1C/A,L6
偏 波 右旋円偏波
LNA(低ノイズ増幅器)ゲイン 32dB(標準) 1559~1610MHz
34dB(標準) 1164~1283MHz
雑音指数 2.6dB(最大) 1559~1610MHz
3.6dB(最大) 1164~1283MHz
供給電圧 3.3~15V DC
消費電流 11mA(標準 5V DC)
VSWR(電圧定在波比)出力 2.0(最大)
出力インピーダンス 50Ω
動作温度 -40℃~+80℃
保存温度 -40℃~+85℃
相対湿度 +40士2℃、90~95%R.H
防水性能 IP67準拠
寸 法 直径:140mm 高さ:49mm
重 量 405g
コネクタ TNC(メス)
マウント 5/8 inchメスねじ

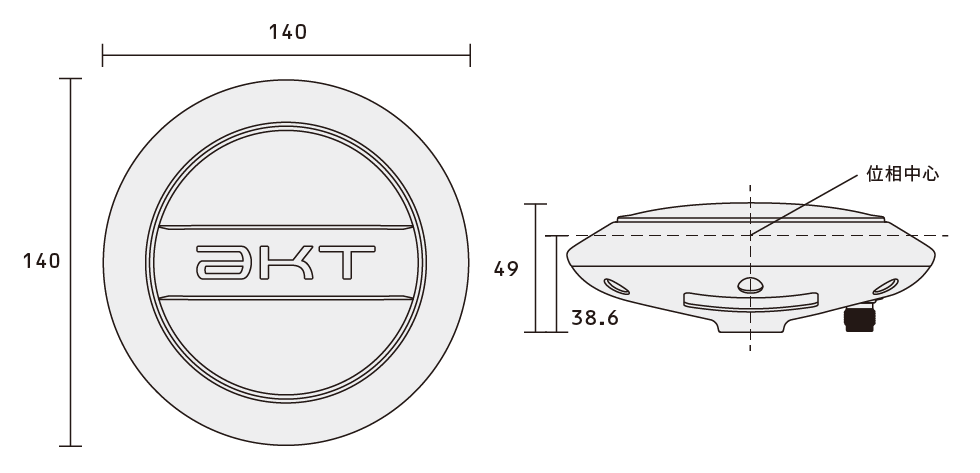

外形図

AR270外形図
