Unistrong V200 GNSSコンパス

商品について

ジャンル:建設業向け/メーカー向け

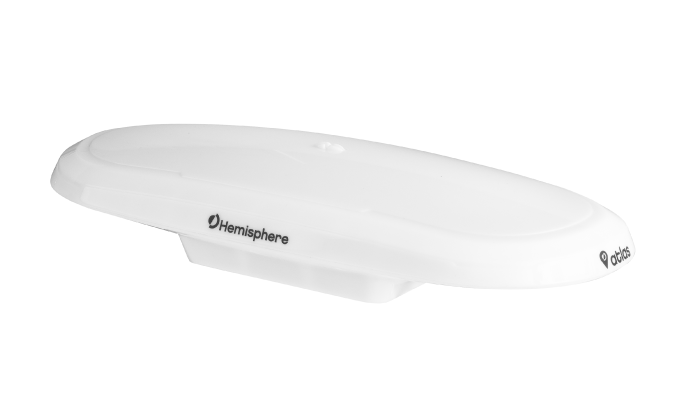

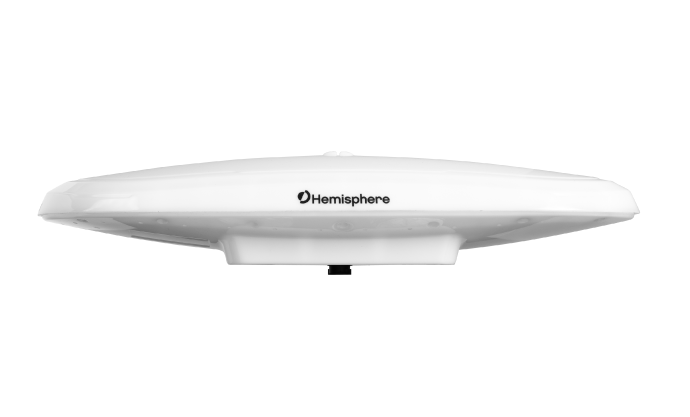

超小型の高性能コンパス V200は1周波の GPS, GLONASS, Galileo, BeiDou, QZSSに対応します。長さ35cmの小型ケースにすべてを実装し、平面やポールへの取り付けも非常に簡単です。

長さ僅か35cmで、平面やポールに簡単に取り付けできます。また、安定性とメンテナンスフリー設計により、オートパイロット、チャートプロッタ、およびAISシステムへの統合も簡単です。

特 徴

AtlasLinkの主な特徴

  • Atlas補正情報サービス対応
  • 超小型で0.75°の驚異的な方位精度
  • 厳しい環境にも強い頑丈な筐体
  • コンパクトなデザインでポータブルな受信機

仕 様

GNSS受信機仕様

受信機タイプ Vector GNSS L1 受信機
受信信号 GPS, GLONASS, BeiDou, Galileo, QZSS *1, Atlas
チャンネル 424
GPS感度 -142 dBm
SBASトラッキング 2チャンネル 同時トラッキング
更新レート 標準10Hz(オプション 20Hz)
タイミング(1PPS)精度 20 ns *2
回転速度 最大 100°/s
コンパス安全距離 50cm *3
コールドスタート 60 s(アルマナック、RTC無し)
ウォームスタート 30 s(アルマナック、RTCあり)
ホットスタート 10 s(アルマナック、RTC、測位情報あり)
Heading Fix 10 s(valid position)
最大速度 1,850 mph(999 kts)
最大高度 18,288 m(60,000 ft)
ディファレンシャルオプション SBAS, Atlas(L-band)

*1 ファームウェアのアップグレード、アクティベーションがあります
*2 V200s のみ
*3 ステアリング磁気コンパスの近く(ISO694では5mと定義)に設置した場合の最小安全距離です



精 度

測位精度 RMS(67%) 2DRMS(95%)
Autonomous, no SA *4 1.2 m
SBAS *5 0.3 m
Atlas *6 0.3 m
方位精度(RMS) 1.5°(標準)
0.75°(オプション)
ピッチロール(RMS)
ヒーブ(RMS) 30 cm(DGPS) *7 30 cm(Atlas)

*4 マルチパス環境、受信衛星数、衛星配置、SAの有無、電離層の状態などの影響を受けます
*5 マルチパス環境、受信衛星数、WAASカバレッジ、衛星配置の状態などの影響を受けます
*6 V200sのみ
*7 時定数40秒の場合です



L-Band受信機仕様

受信機タイプ シングルチャンネル
チャンネル 1525 – 1560 MHz
感 度 -130 dBm
チャンネル間隔 5 kHz
衛星選択 手動/自動
再捕捉時間 15秒



通 信

シリアルポート V200n(5-pin) NMEA2000
シリアルポート V200n(12-pin) RS-232(2 Tx , 2 Rx), RS-422(1 Tx), 1PPS or RS-422(2 Tx , 1 Rx), 1PPS
ボーレート 4800 – 115200
補正情報入出力プロトコル RTCM SC-104
データ入出力プロトコル V200n(5-pin) NMEA2000
データ入出力プロトコル V200n(12-pin) NMEA 0183, Crescent バイナリ *8
タイミング出力 1 PPS(CMOS, 立上りエッジ 同期)

*8 Hemisphere GNSS独自仕様
*9 V200sのみ



電 源

入力電圧 6 to 36 VDC
消費電力 (multi-GNSS, typical continuous draw @ 12V)
SBAS 3.2W
Atlas 3.6W
電源アイソレーション 筐体に絶縁
逆極性保護



環 境

動作温度 -40°C to +70°C(-40°F to +158°F)
保管温度 -40°C to +85°C(-40°F to +185°F)
湿 度 95%(結露無きこと)
筐 体 ISO 60529:2013 for IPx6/IPx7/IPx9
振 動 IEC 60945:2002 Section 8.7 Vibration
EMC IEC60945:2002
EN 301 489-1 V2.1.1
EN 301 489-5 V2.1.1
EN 301 489-19 V2.1.0
EN 303 413 V1.1.1



外 観

サイズ No Mount 34.8L x 15.8W x 7.5H cm
サイズ LP Flat Mount 34.8L x 15.8W x 7.5H cm
サイズ HP Flat Mount 34.8L x 15.8W x 10.7H cm
サイズ Pole Mount 34.8L x 15.8W x 16.8H cm
重さ Not including Mount 0.75 kg(1.7 lb)
重さ Including Mount 0.94 kg(2.1 lb)
電源/データコネクタ 5-pin(V200n)/ 12-pin(V200s)



補助機能

ジャイロ スムーズな方位、高速な方位再取得、 GNSS信号損失後最大3分間の信頼性の高い1°/分の方位を提供 *10
チルトセンサー ピッチ・ロール算出の補助及びスタートアップ/ 再捕捉時間の短縮用

*10 ステアリング磁気コンパスの近く(ISO694では5mと定義)に設置した場合の最小安全距離です
