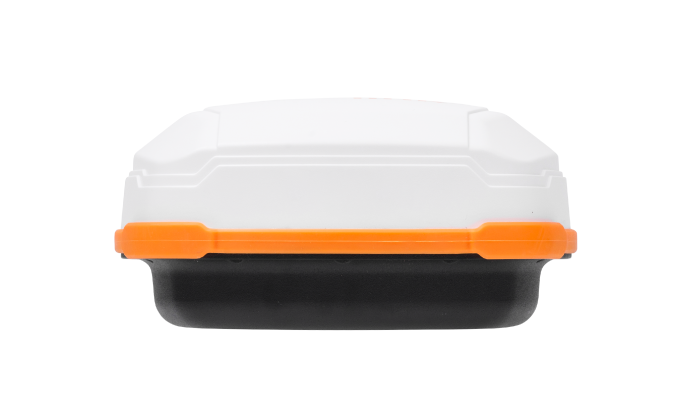

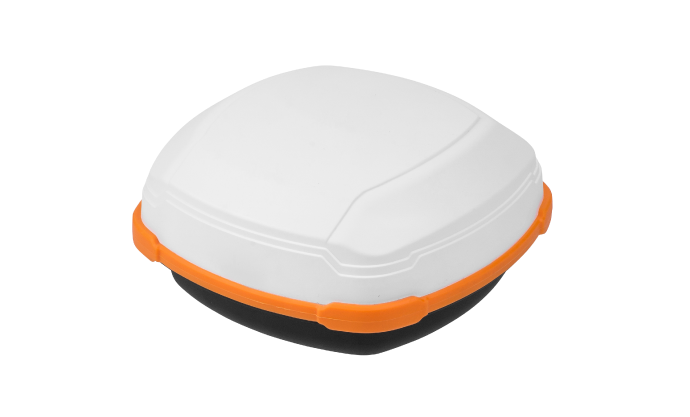

Hemisphere A631 GNSS受信機
商品について
ジャンル:建設業向け/メーカー向け/インフラ保全業向け
GNSSスマートアンテナ『A631』は、農業、海洋、GIS、マッピング、その他のアプリケーション向けのプロレベルの精度を備えた手ごろな価格のポータブルソリューションです。1周波のみの利用でも、オプション導入によるマルチ周波数へのフィールドアプグレード可能な高い柔軟性と高精度測位を実現します。
特 徴
A631の主な特徴
- 最新のLyraTM II ASIC & Cygnusチップセット搭載
- 電波干渉軽減技術「CygnusTM」搭載
- マルチ周波数、マルチGNSS、Atlas対応
- オプションでWi-Fi、BlueTooth
A631スマートアンテナは、迅速な起動と再取得時間、スケーラブルな精度、そして電源、GNSS、DGNSSに関する見やすいLEDのステータスインジケータにより、作業に集中することができます。耐久性の高い筐体にはアンテナと受信機の両方が収納されており、様々なソースから電源供給が可能なため、色々なアプリケーションに最適です。
デュアルシリアル、CAN、パルス出力オプションを備え付けておりほとんどのインターフェースと互換性があります。オプションで、BluetoothとWi-Fiをサポートしているため、A631スマートアンテナはモバイルデバイスと接続することも可能です。
仕 様
GNSS受信機仕様
受信機タイプ | マルチ周波数GPS、GLONASS、BeiDou、Galileo、QZSS、Atlas |
---|---|
受信信号 | GPS L1CA/L1P/L1C/L2P/L2C/L5 GLONASS G1/G2/G3/P1/P2 BeiDou B1i/B2i/B3i/B10C/B2A/B2B/ACEBOC Galileo E1BC/E5a/E5b/E6BC/ALTBOC QZSS L1CA/L2C/L5/L1C/LEXIRNS L5 Atlas |
チャンネル | 800+ |
GPS感度 | -142 dBm |
SBASトラッキング | 3チャンネル 同時トラッキング |
更新レート | 標準10Hz(オプション 20Hz)(起動時) |
タイミング(1PPS)精度 | 20 ns |
コールドスタート | 60秒標準(アルマナック、RTC無し) |
ウォームスタート | 30秒標準(アルマナック、RTCあり) |
ホットスタート | 10秒標準(アルマナック、RTC、測位情報あり) |
最大速度 | 1,850 mph(999 kts) |
最大高度 | 18,288 m(60,000 ft) |
精 度
測位精度 | RMS(67%) | 2DRMS(95%) |
---|---|---|
自立型、SAなし *1 | 1.2 m | 2.5 m |
SBAS *1 | 0.3 m | 0.6 m |
Atlas H10 *1,*3 | 0.04 m | 0.08 m |
Atlas H30 *1,*3 | 0.15 m | 0.3 m |
Atlas Basic *1,*3 | 0.50 m | 1.0 m |
RTK *1,*2 | 8 mm + 1 ppm | 15 mm + 2 ppm |
*1 マルチパス環境、衛星数、衛星配置、電離層の状態などの影響を受けます
*2 ベースラインの長さに影響を受けます
*3 Hemisphere GNSS 独自
L-Band受信機仕様
受信機タイプ | シングルチャンネル |
---|---|
チャンネル | 1530 – 1560 MHz |
感 度 | -130 dBm |
チャンネル間隔 | 5 kHz |
衛星選択 | 手動または自動 |
再捕捉時間 | 15秒(標準) |
通 信
ポート | 2×全二重RS-232, 1×CAN |
---|---|
ボーレート | 4800 – 460800 |
補正情報入出力プロトコル | Hemisphere GNSS 独自, RTCM v2.3(DGPS), RTCM v3 (RTK) |
データ入出力プロトコル | NMEA 0183, NMEA 2000, Hemisphere GNSS バイナリ,Bluetooth2.0(Class 2),Wi-Fi |
タイミング出力 | 1 PPS, CMOS, アクティブロー,立下りエッジ同期,10kΩ, 10pF負荷 |
イベントマーカー入力 | CMOS、アクティブロー、立ち下がりエッジ同期,10kΩ, 10pF負荷 |
電 源
入力電圧 | 7-32 VDC |
---|---|
電力総消費量 | 2.0 W 公称値 (L1/L2 GPS/GLONASS;L-band) |
電流消費量 | 0.17 A 公称値(L1/L2 GPS/GLONASS;L-band) |
電源絶縁 | なし |
逆極性保護 | あり |
アンテナ電圧 | 内蔵アンテナ |
環 境
動作温度 | -40°C to +70°C |
---|---|
保管温度 | -40°C to +85°C |
湿 度 | 95%(結露無きこと) |
衝 撃 | MIL-STD-810H, Method 516.8 Procedure I,Operational, 50G half sine 11ms |
振 動 | MIL-STD-810H, Method 514.8, Procedure I,General vibration Category 24 E1 |
EMC | CE, FCC Part 15, Subpart B, CISPR 32 |
筐 体 | IP-67 |
外 観
サイズ | 15.8 L x 15.8 W x 7.9 H (cm) |
---|---|
重 さ | < 1.05 kg |
状態表示(LED) | 電源、GNSS ロック |
電源/データ コネクタ | 12-pin オス(金属) |
アンテナ取付 | 1-14 UNS-2A メスアダプター, 5/8-11 UNC 2Bアダプター、フラットマウント使用可能 |
