ミリ波レーダー 作業船離着桟管理システム

商品について

ジャンル:建設業向け
  • NEW
  • 海洋
  • レーダー

77~79GHz帯のミリ波レーダーを用いた作業船離着桟管理システム。船体の側面にレーダーを2台設置し、距離データをブリッジ内のPC画面で確認。対象物との距離を高精度に計測することで、岸壁への衝突や船舶同士の接触事故を未然に防ぎます。雨や霧などの影響を受けづらく、かつ照度変化に関係なく対象物との距離を計測することができます。

特 徴

作業船離着桟管理システムの主な特徴

  • 対象物間の距離、速度、角度の高精度検知
  • 天候等の環境変化に強い
  • 従来品よりも低コストを実現
  • 小型モジュールを簡単設置

システム構成

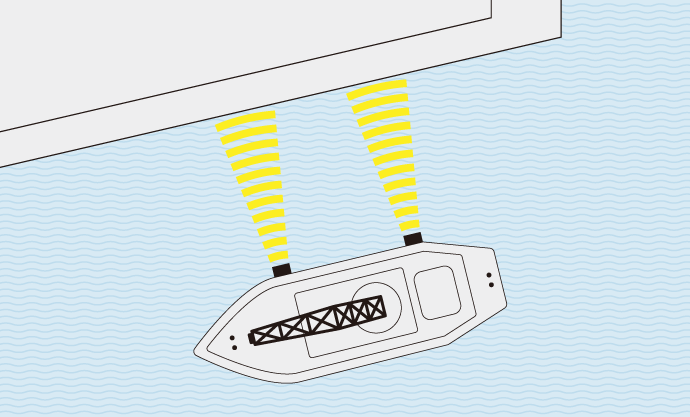

ミリ波レーダー 作業船離着桟管理システム 構成図

対象物までの距離を最大80mまで計測
船体の側面に設置した2台のミリ波レーダーで検知した距離データを、無線を用いてブリッジ内に設置したPCにリアルタイム表示。
対象物までの距離(最大80m)を計測するとともに、岸壁など対象物に対して平行を出すことも可能です。

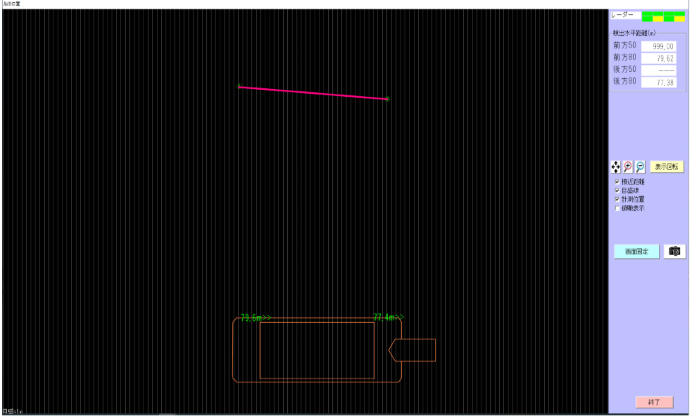

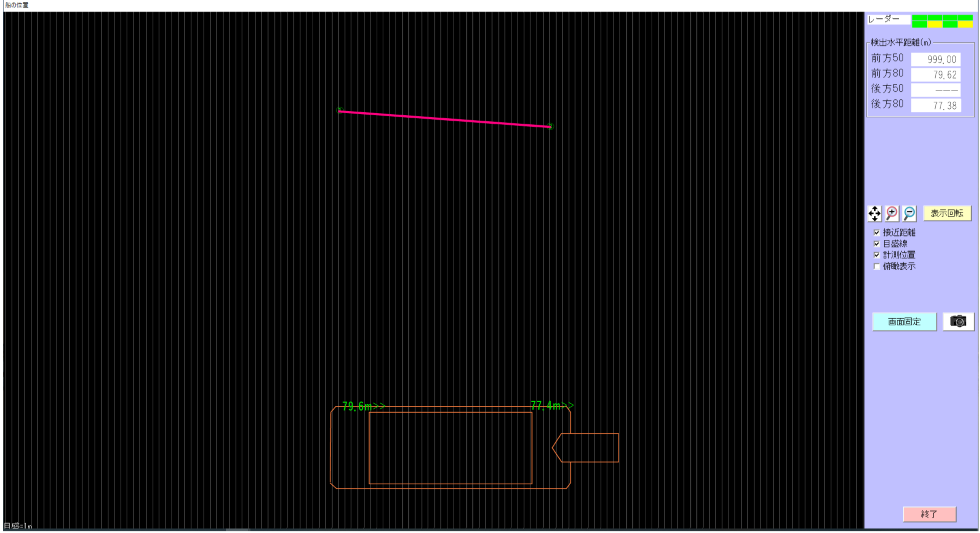

画面イメージ

ミリ波レーダー 作業船離着桟管理システム 画面イメージ
船体の側面に設置した2台のミリ波レーダーから対象物までの距離を計測・数値で表示させます。


優れた環境耐性

霧がかかった海

強い直進性による優れた環境耐性
波長がmm単位となる20~300GHz帯のミリ波は、電波でありながらレーザーのような強い直進性があります。
カメラやLiDAR (ライダー)とは異なり、雨や雪など視界不良な荒天時でも検出が可能で、太陽光の反射など急激に照度が高まった場合も、安定して計測することができます。

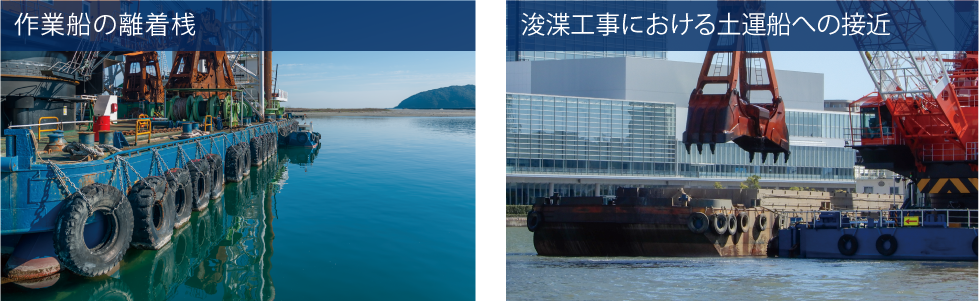

導入事例

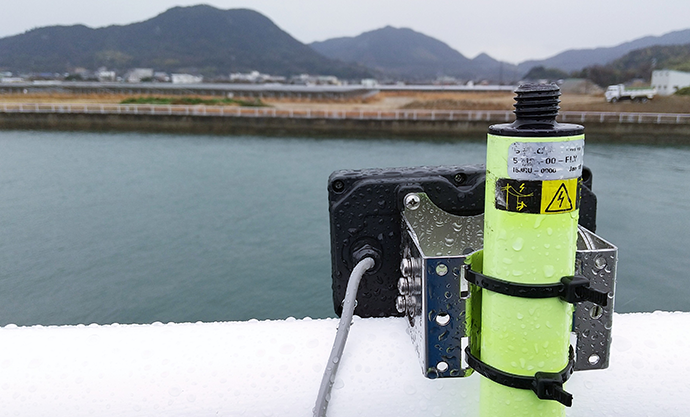

ミリ波レーダー 作業船離着桟管理システム 導入事例写真

離着桟時や浚渫工事における土運船への接近時など、作業船と対象物との距離をパソコン上に表示させ、作業船の誘導や衝突防止に役立てます。

ミリ波レーダーユニット

ミリ波レーダーは、電波を用いてターゲットの位置や速度を測る小型センサーです。重機後進時の衝突防止アラームや車両入退場時の警報システム、作業船の接弦支援や水位・波高計測など、様々な用途に応用できます。弊社が提供しているミリ波レーダーは、「屋外での利用」「車両と人を見つけること」などに向いている仕様となっております。

製品のラインナップや仕様など、詳しくは以下をご参照ください。

ミリ波レーダーユニット[製品リンク]
