ミリ波レーダーユニット 24GHz / 77GHz / 79GHz 帯 小型センサシリーズ

商品について

ジャンル:建設業向け/メーカー向け/インフラ保全業向け
  • i-Con
  • レーダー

ミリ波レーダーは、電波を用いてターゲットの位置や速度を測る小型センサーです。重機後進時の衝突防止アラームや車両入退場時の警報システム、作業船の接弦支援や水位・波高計測など、様々な用途に応用できます。弊社が提供しているミリ波レーダーは、「屋外での利用」「車両と人を見つけること」などに向いている仕様となっております。

特 徴


ミリ波レーダーの仕組みや特徴などに関する詳細は、こちらのBLOG記事を参照ください。


ミリ波レーダーの主な特徴

  • 耐久性があり壊れにくい
  • 天候や光の影響を受けない
  • 優れた応用性

耐久性があり壊れにくい

センサー比較イラスト
ミリ波レーダは可動部がなく、耐久性があり壊れにくいため、土木・建設の現場においても扱いやすい製品となっています。

天候や光の影響を受けない

重機後進時の衝突防止イラスト

ミリ波レーダは、雨や霧、逆光や暗闇などでも対象物を検知することができます。よって、カメラでは難しかった夜間時のセンシングや、ライダーでは難しかった荒天時のセンシングにおいても活用でき、代替品や併用品として用いられるケースが増えています。


優れた応用性

ミリ波レーダーの応用性を表すイラスト

レーダー角や検出距離などを参考に最適なユニットを選択、上位システムを組み合わせることで様々なシーンに応用できます。

応用例


仕 様

OSA-79G-AL

OSA-79G-AL製品スペック

型 式 OSA-79G-AL
用途(例) 重機後進時の衝突防止アラーム
周波数 79GHz
検出距離 ~30m  ※但し、人物では10m付近まで
レーダー角 H:100° , V:60°
距離精度 0.1m
同時検出数 複数
出力形式 UART/CAN
速度検出
寸法 78.3 × 61.8 × 15.7 mm
重量 72 g
入力電源 DC 12V
消費電力 1.92W
動作温度 ‐40 ~ +85 ℃
防水性能 IP-67

※製品の外観・仕様は予告なく、変更になる場合があります。ご了承ください。

  • OSA-79G-AL製品写真

[技術基準適合証明番号: R217-200009]

NEWS:活用事例『小型振動ローラ向け衝突被害軽減アシスト装置』情報公開のお知らせ(2023年5月)
NEWS:活用事例『大成建設株式会社 T-iROBO向けミリ波レ-ダ-制御システム』(2022年10月)

OSA-77G-AL【応相談】

型 式 OSA-77G-AL
用途(例) 作業船の離着桟・接舷支援
周波数 77GHz
検出距離 ~100m  ※但し、対象物が車両の場合
レーダー角 H:20° , V:12°
距離精度 0.5m
同時検出数 複数
出力形式 UART/CAN
速度検出
寸法 110 × 66.1 × 15.8 mm
重量 96 g
入力電源 DC 12V
消費電力 1.92W
動作温度 ‐40 ~ +85 ℃
防水性能 IP-67

※製品の外観・仕様は予告なく、変更になる場合があります。ご了承ください。
※本製品は受注を停止しております。

  • OSA-77G-AL製品写真

[技術基準適合証明番号: R201-210480]

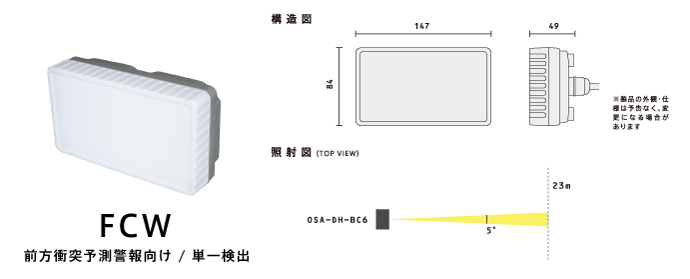

OSA-DH-BC6

OSA-DH-BC6製品スペック

型 式 OSA-DH-BC6
用途(例) 港湾クレーン間の衝突防止
周波数 24GHz
検出距離 ~23m
レーダー角 H:5° , V:20°
距離精度 0.1m
同時検出数 単一
出力形式 3接点出力/RS-485
速度検出
寸法 147 × 84 × 49 mm
重量 220 g
入力電源 DC 12~24V
消費電力 2.4W
動作温度 ‐40 ~ +75 ℃
防水性能 IP-67

※製品の外観・仕様は予告なく、変更になる場合があります。ご了承ください。

  • OSA-DH-BC6製品写真

[技術基準適合証明番号: R020-210063]

NEWS:活用事例『ミリ波レーダー活用事例「ミリパ!」情報公開のお知らせ(2023年10月)

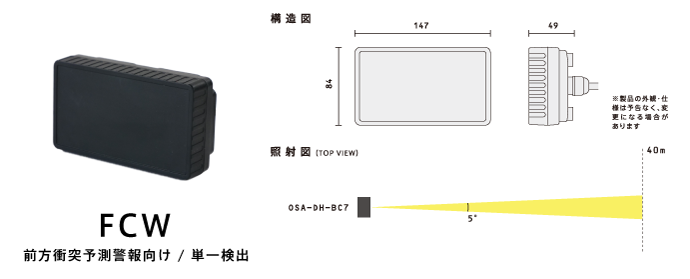

OSA-DH-BC7【応相談】

OSA-DH-BC7製品スペック

型 式 OSA-DH-BC7
用途(例) 工事車両の入出庫警報
周波数 24GHz
検出距離 ~40m
レーダー角 H:5° , V:20°
距離精度 0.1m
同時検出数 単一
出力形式 1接点出力/RS-485
速度検出
寸法 147 × 84 × 49 mm
重量 370 g
入力電源 DC 12~24V
消費電力 2.4W
動作温度 ‐40 ~ +75 ℃
防水性能 IP-67

※製品の外観・仕様は予告なく、変更になる場合があります。ご了承ください。
※本製品は受注を停止しております。

  • OSA-DH-BC7製品写真

[技術基準適合証明番号: R020-210156]

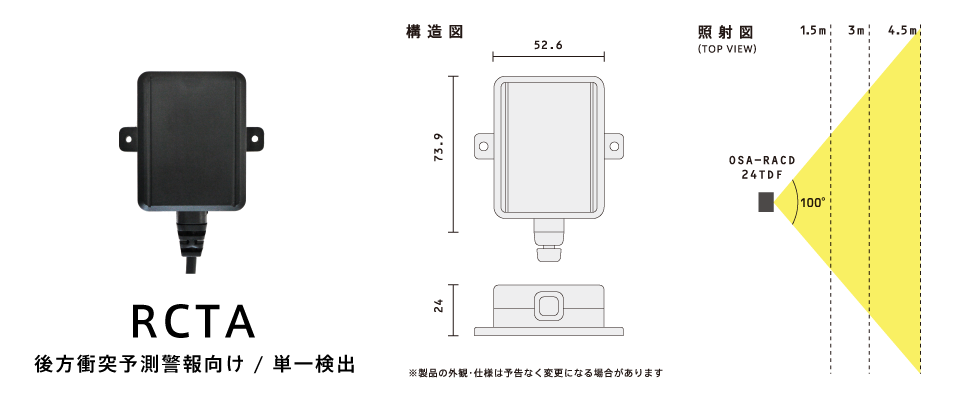

OSA-RACD-24TDF【販売終了】

OSA-RACD-24TDF製品スペック

型 式 OSA-RACD-24TDF
用途(例) 重機後進時の衝突防止アラーム
周波数 24GHz
検出距離 4.5m , 3m , 1.5m
レーダー角 H:100° , V:20°
距離精度 0.1m
同時検出数 単一
出力形式 3警報音ブザー
速度検出
寸法 73.9 × 32.6 × 24 mm
重量 68 g
入力電源 DC 12~24V
消費電力 1.5W
動作温度 ‐40 ~ +80 ℃
防水性能

※本製品の販売は終了いたしました。

  • OSA-RACD-24TDF製品写真

[技術基準適合証明番号: R020-210064]

BLOG:導入事例『ヤマステック株式会社 MeRadar 巻込衝突防止システム』(2020年7月)

OSA-UWLM-24SS

OSA-UWLM-24SS製品スペック

型 式 OSA-UWLM-24SS
用途(例) 水位波高計測
周波数 24GHz
検出距離 2~17m
レーダー角 H:10° , V:10°
距離精度 2cm
同時検出数 単一
出力形式 RS232
速度検出
寸法 164 × 1126 × 77 mm
重量 1.0 kg
入力電源 DC 12~24V
消費電力 1.5W
動作温度 ‐35 ~ +60 ℃
防水性能 IP-68

※製品の外観・仕様は予告なく、変更になる場合があります。ご了承ください。

  • OSA-UWLM-24SS製品写真

[技術基準適合証明番号: R020-210129]

ミリ波レーダーユニット 活用事例紹介

弊社が提供するミリ波レーダーユニットの活用事例として、大成建設様と共同開発した『T-iROBO® Bulldozer』の動画を公開しました。ミリ波レーダー選定の理由やアカサカテックの印象について、大成建設様にインタビューさせて頂きました。是非ご覧ください。

Youtube リンク
https://youtu.be/739B2USSGms
