RTF500 2周波 RTK-GNSS受信機【販売終了】

商品について

ジャンル:建設業向け/メーカー向け/インフラ保全業向け
  • i-con
  • 販売終了

RTF500は、シンプルな機器構成でセンチメートル級精度の測位を実現する2周波RTK-GNSS受信機です。ICT土工やi-Constructionにおける重機施工管理での利用はもちろん、今までセンチメートル級の位置情報を必要としていても、高額で普及が進んでいなかったエンタープライズ分野への利用を推進します。

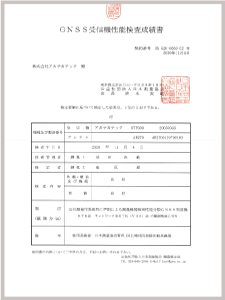

GNSS受信機性能検査成績書

GNSS受信機性能検査成績書(RTF500/AR270)

お知らせ

BLOG:中小企業等経営強化法(旧:生産性向上特別措置法)による税制優遇について
(2021年11月)

特 徴

製品紹介動画

さまざまな利用シーンでパフォーマンスを発揮

RTF500は、さまざまな業種・用途での利用を想定しています。

土木建設・海洋工事 ICT土木施工、i-Constructionにおける施工機械及び海上工事における施工機械のガイダンス・施工記録
重厚長大産業 工場屋外の運搬車両、フォークリフト等の移動体管理
インフラ 電気・ガス・水道・道路・鉄道・橋梁等、公共構造物の資産管理、埋設物への位置誘導、メンテナンス記録などにおける計測
不動産業 土地管理における計測
各種調査業 農地、山林、水産、環境関連の各種計測調査業務
農業、林業 農業機械、林業機械ガイダンス、マシンコントロール等
レジャー 芝刈り機、ゴルフカート、特殊車両等の移動体管理

センチメートル級測位

RTF500は、従来の測量用RTK受信機と比較して、コストパフォーマンスに優れます。水平精度で± 2cm 以内、高さ精度で± 3cm 程度、測位間隔は最大10Hzでの測位が可能。独自フィルタを搭載したマルチアンテナ「AR270」と組み合わせることで、最大のパフォーマンスを発揮します。

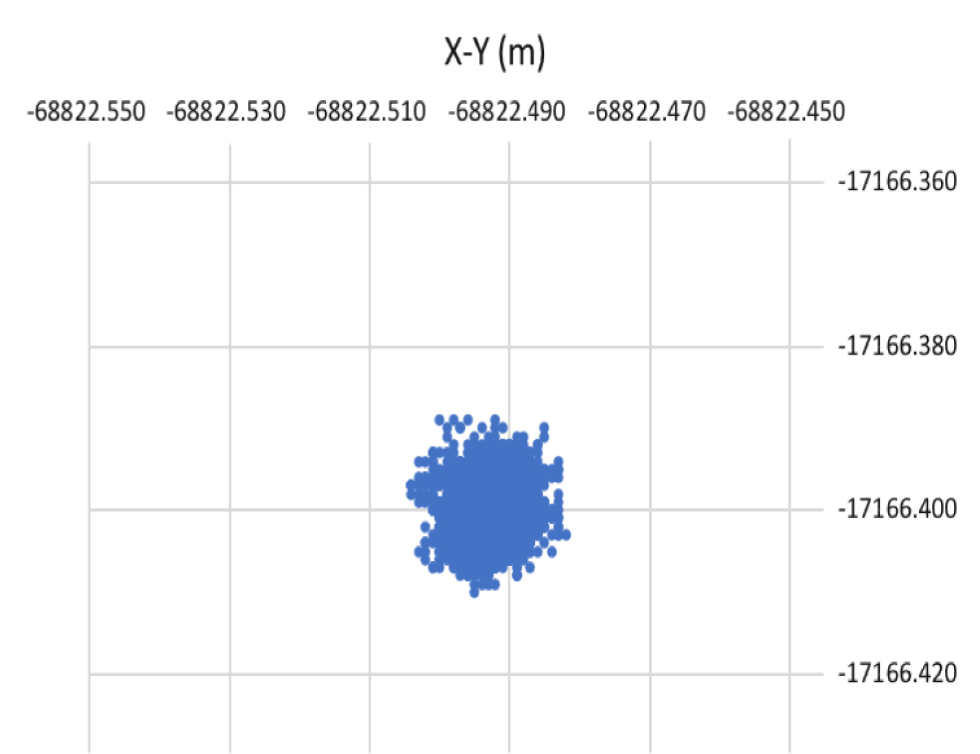

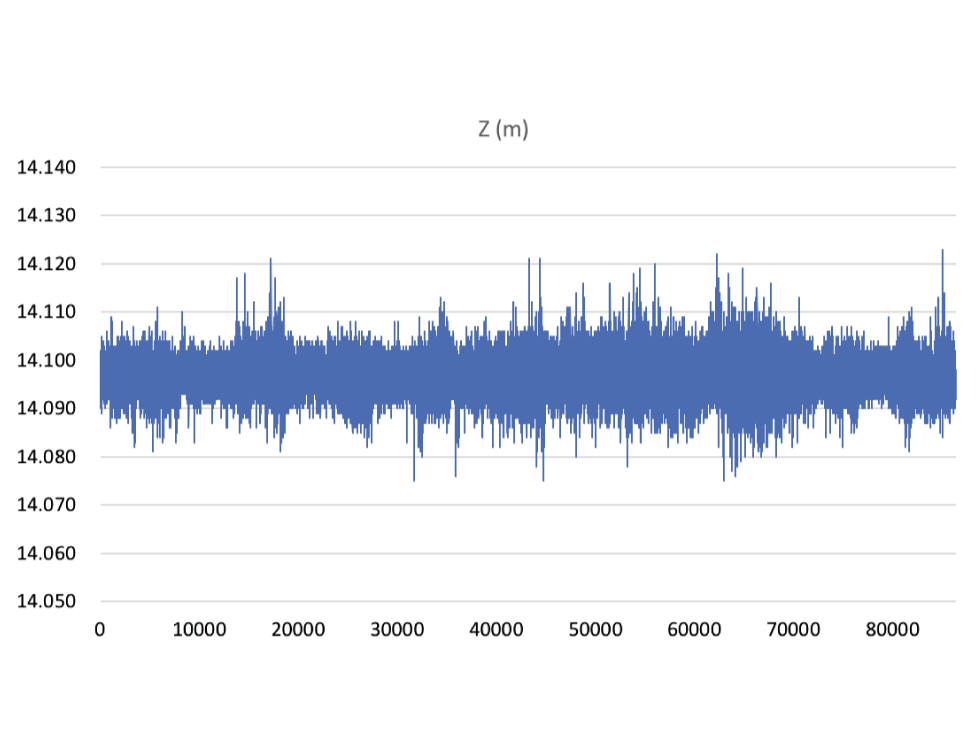

定点観測(24時間)

  • RTF500 定点観測結果
  • RTF500 定点観測結果

測位モード

RTF500は、3つの測位モードに対応しています。

1) Ntripモード
補正情報配信サービス会社のデータを利用したRTK測位

2) 基準局モード
RTK基準局

3) DGNSSモード
準天頂衛星から配信される補正データを利用したDGNSS測位

IP65防水防塵

悪環境での利用を想定。粉塵の進入を防ぎ、全方向噴流でも動作。衝撃や不意な落下にも耐える安心設計。
※GNSSの特性上、空の開けた屋外の使用に限られます
※コンクリート床面に1.5mの高さから落下、アカサカテック環境にて検証

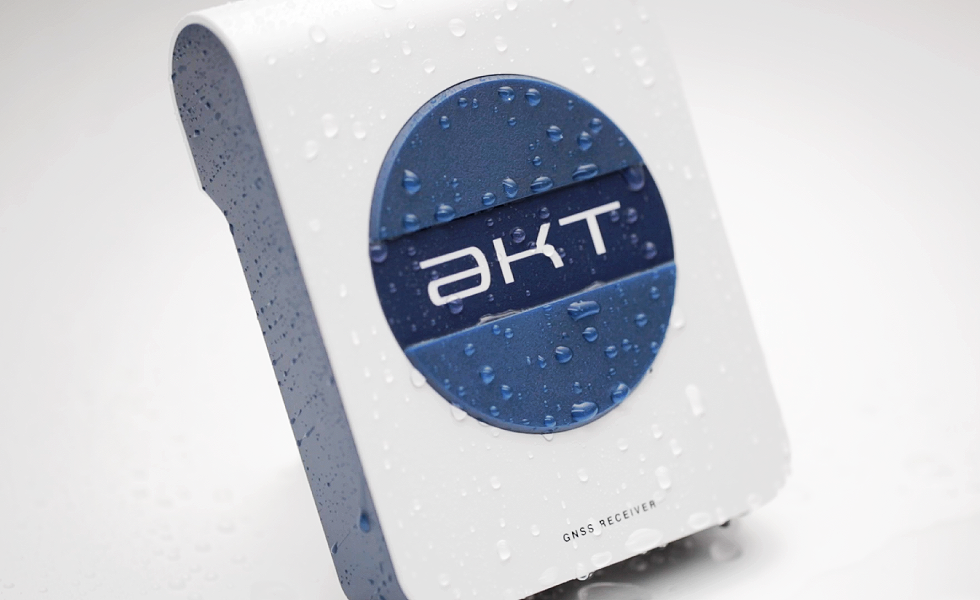

RTF500 防水イメージ


電池駆動 いつでも電池交換可能

RTF500は、一般的に市販されている単3電池4本で利用が可能。単3型充電バッテリーにも対応。
※外部電源での動作も可能

オプション

SmartMate(クラウド型GNSS計測アプリ)

スマートフォンアプリ「SmartMate」およびクラウド型空間マネジメントシステム「regolith」をオプションで提供。「単点計測」「逆打計測」「測線計測」の計測モードを搭載。タブレット上のシンプルな操作で高精度に計測ができ、計測データは自動でクラウドに同期して、各種データ形式でエクスポートが可能です。

SmartMate クラウド型GNSS計測アプリ

活用事例のご紹介

弊社が提供する『2周波RTK-GNSS受信機』および『クラウド型GNSS計測アプリ』の活用事例として、石川県小松市に本社を構える株式会社吉光組さまに、災害復旧現場での導入事例をインタビューさせて頂きました。

従来作業がどう変わったか、どのような基準でICT機器を選定しているか、AKTの印象などについて、ざっくばらんにコメント頂いております。是非ご覧ください。

Youtube リンク
https://youtu.be/1BpnMU-F1_U

仕 様

受信信号 GPS L1C/A L2C、GLO L1OF L2OF
GAL E1B/C E5b、BDS B1I B2I、QZSS L1C/A L2C
精 度 RTK 1.0cm+1ppm( x基線長)CEP
受信チャンネル数 184チャンネル
コールドスタート時間 GPS+GLO+BDS+GALで24s(ただし受信環境に依存)
更新レート 1Hz、5Hz、10Hz(位置データ)
NMEA 出力フォーマット NMEA 0183
OS Windows10 IoT Core
CPU Qualcomm Snapdragon 410c
ARM Cortex A53 core 1.2GHz
メモリ RAM : LPDDR 1GB, ROM : eMMC 8GB
表示機能(LED) バッテリー状態、GNSS受信状態
Wi-Fi状態、Bluetooth通信状態
対応無線規格 Wi-Fi : IEEE802.11 b/g/n
Bluetooth : BT4.0(BR/EDT +BLE)
インターフェース RS232Cシリアルポート ×2
寸 法 110mm(W)×142mm(H)×40mm(D)
重 量 332g(受信機本体のみ·電池を含まず)
外部電源範囲 DC : 9V ~ 36V
電池稼働時間 4時間
防塵・防水保護等級 IP65 (専用キャップで覆われている場合)
動作温度範囲 -20℃~60℃
湿 度 非凝縮相対湿度95%
耐衝撃性能 コンクリ-トフロア1.5mの高さの落下

※製品の仕様は予告なく、変更になる場合があります。ご了承ください。

外形図 (mm)

RTF500 外形図

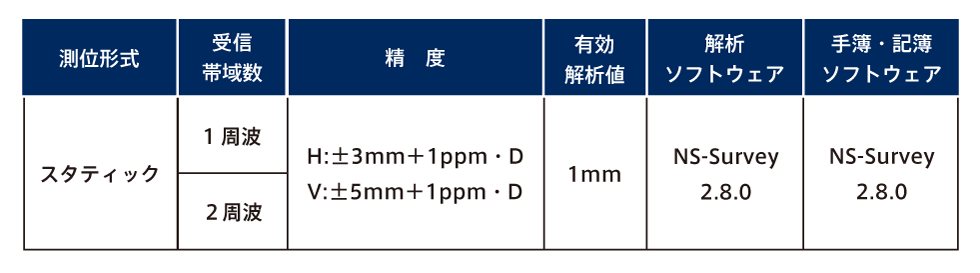

GNSS測量機 性能概要

性能概要
※ GNSSアンテナはAR270を使用

GNSS受信機性能検査成績書(RTF500/AR270)

GNSS受信機性能検査成績書クリックすると拡大表示します(PDFファイル)
