A8500U 小型無線ユニット
商品について
- i-Con
A8500Uは、GNSS補正データを受信しRTK測位を支援するための小型無線ユニットです。RTK-GNSS受信機と組み合わせ、基地局から送信されたGNSS補正データを移動局として受け取ることで、センチメートル級精度のRTK測位を支援します。サンライズテクノ社のデジタル送受信無線機U7000UJC181に対応した、アカサカテックオリジナルの受信専用機です。
特 徴
A8500Uの主な特徴
- 小型・軽量化を実現
- 高精度なRTK測位をサポート
- DC9~35Vの電圧に対応
- 専用アタッチメントで簡単設置
- U7000UJC181に対応した受信専用機
小型・軽量化を実現
従来の『U7000UJC181』は、無線機本体のほかに、重さのある外部バッテリーが必要でした。『A8500U』では、無線機本体の小型・軽量化を実現し、充電式のバッテリーパックと外部電源供給の両方に対応させたことで、より幅広いシーンでの利用が可能になりました。

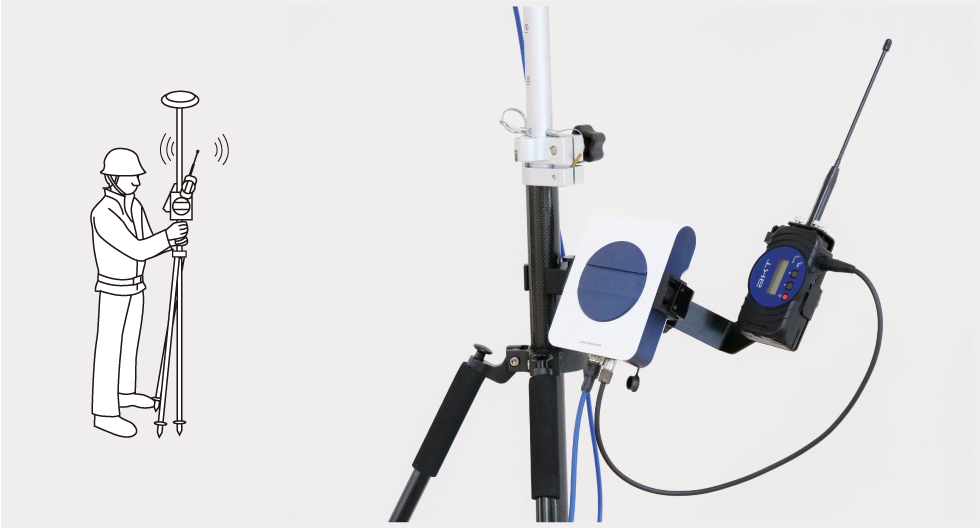

測位用途で使用する場合 （構成例）
2周波 RTK-GNSS受信機『RTF500』ローバーセットと組み合わせた構成例です。付属のインターフェースケーブル、専用のアタッチメントを用いることで、使い勝手のいいシンプルな機器構成が実現できます。

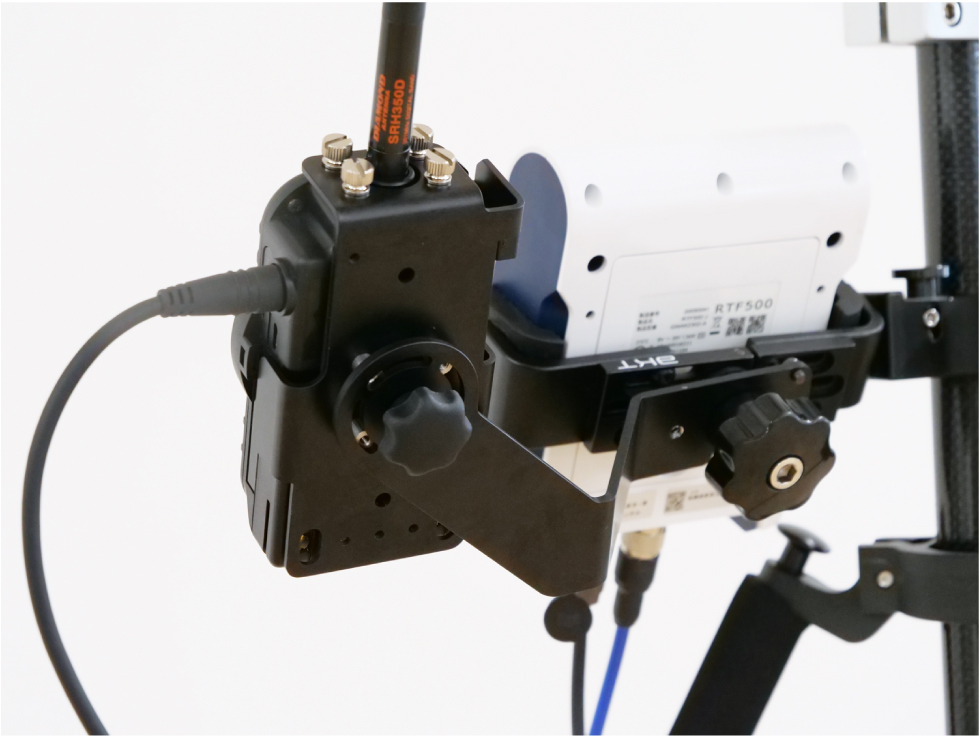

簡単・スマート装着
専用取付アタッチメントを用いることで、GNSS受信機に干渉することなく装着可能、ケーブル1本でシンプルな接続を実現。

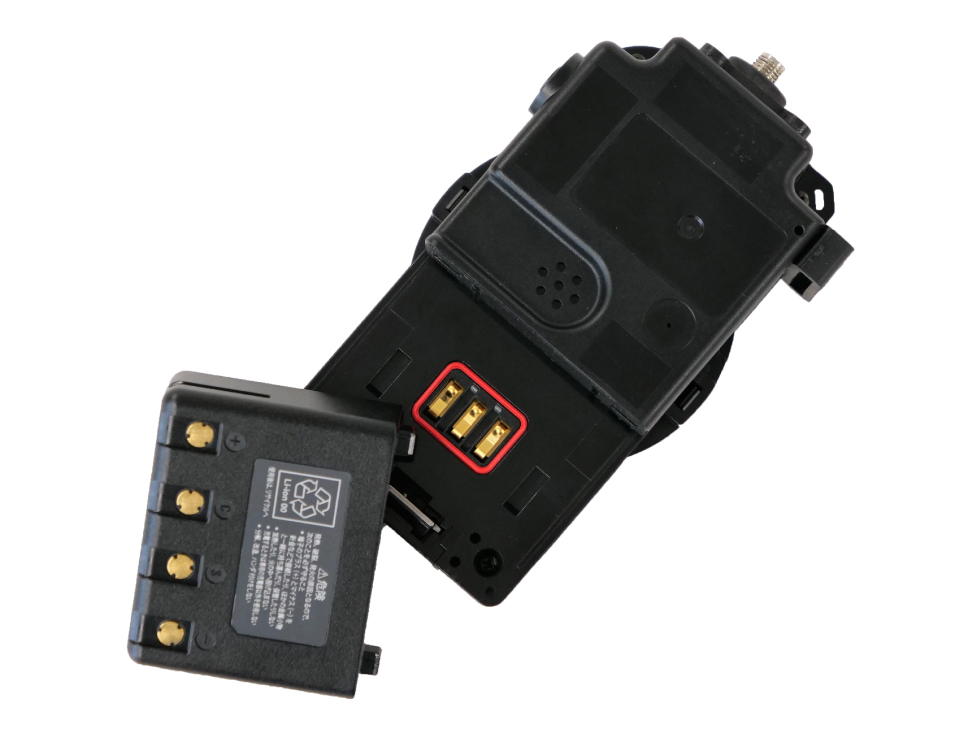

充電式のバッテリーパックを採用
充電式のリチウムイオンバッテリーパック（1800mAh）で10時間の連続稼働を実現。

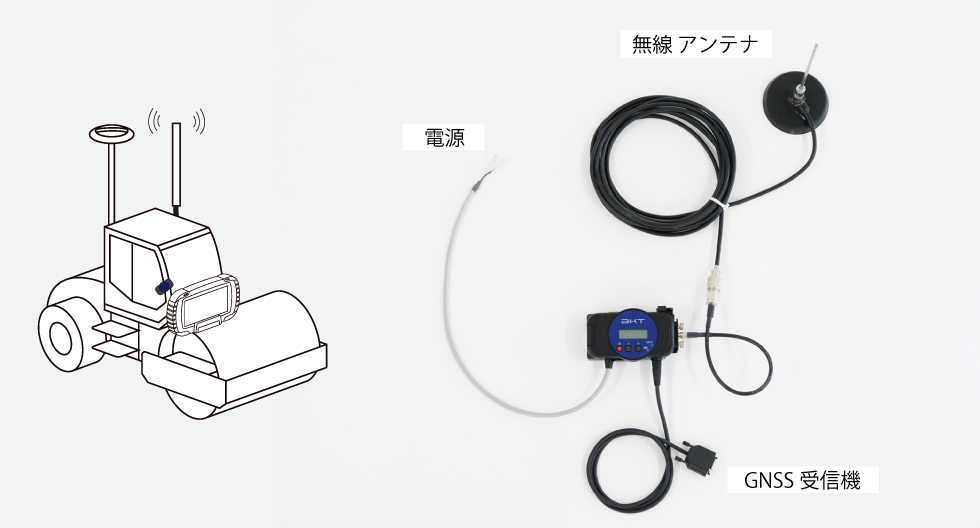

ICT施工で使用する場合 （構成例）
RTK-GNSS受信機を搭載した施工機で使用する場合の構成例です。付属の変換ケーブルや外部電源ユニット、専用のアタッチメントを用いることで、様々な施工機においてシンプルかつ柔軟な設置ができます。

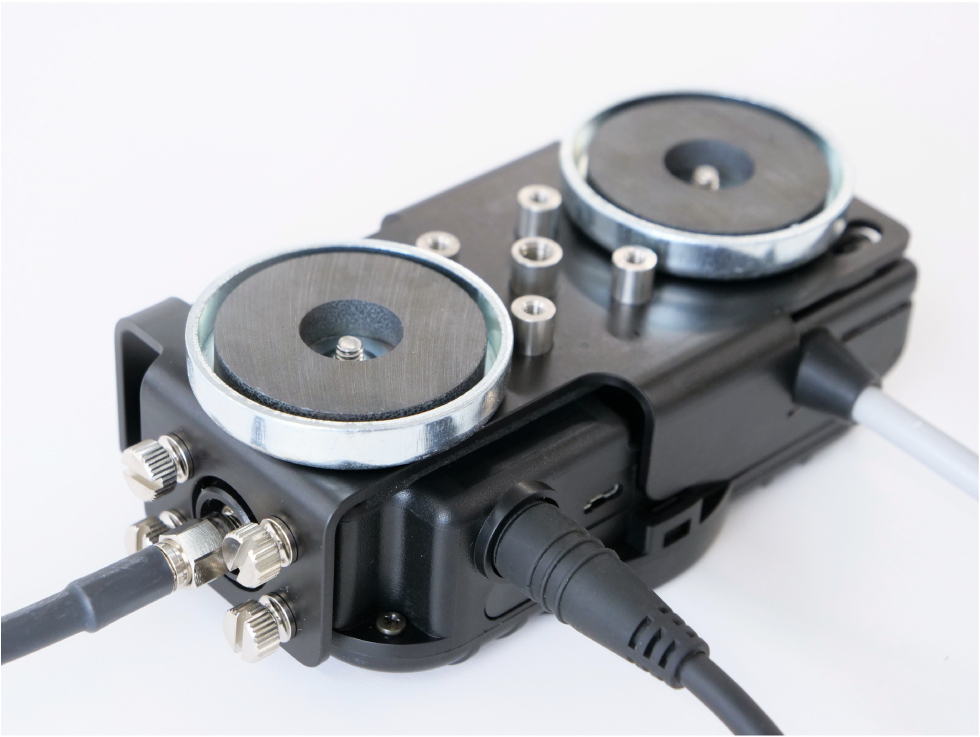

マグネットで簡単設置
専用取付アタッチメントに強力マグネットを組み合わせることで、簡単な設置を実現。

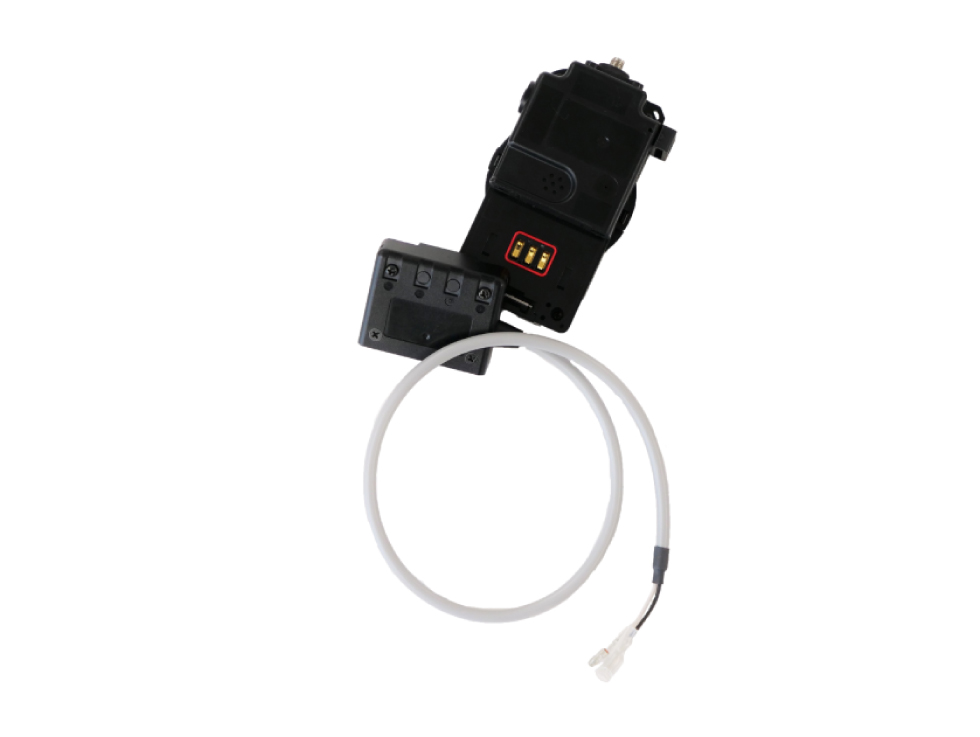

外部電源供給が可能
DC9~35Vの電圧に対応しているため、専用外部電源ユニットを装着することで、幅広い施工機からの給電が可能。
利用イメージ

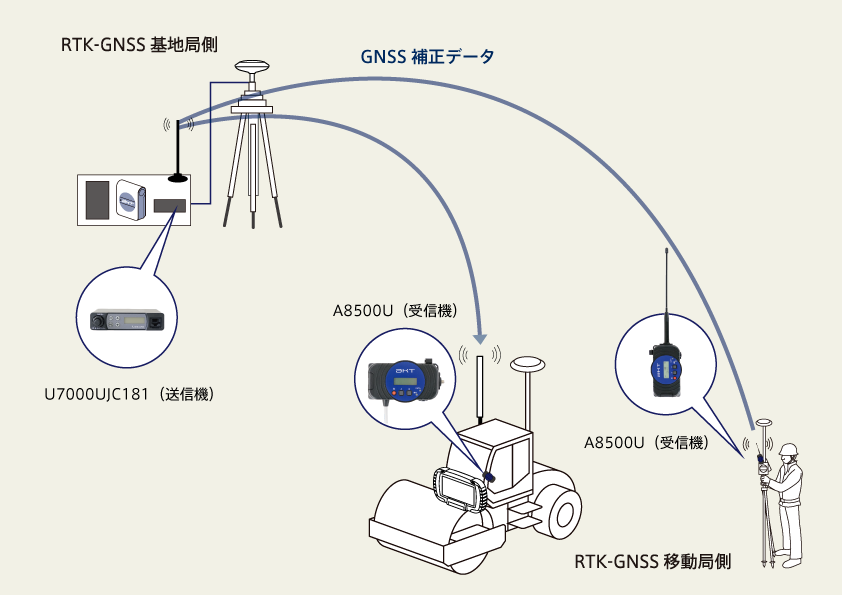

RTK-GNSS受信機と組み合わせ、デジタル簡易無線を介してGNSSの補正データを受信、センチメートル級精度のRTK測位をサポートします。基地局側にデジタル簡易無線機（U7000UJC181）を設置、移動局側の受信専用機としてA8500Uをご活用ください。
※電波法に定められたデジタル簡易無線登録局につき資格不要で、簡単な申請手続きを行うことで誰でもご使用になれます

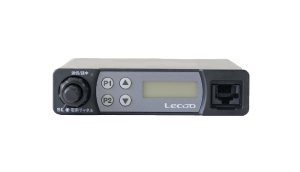

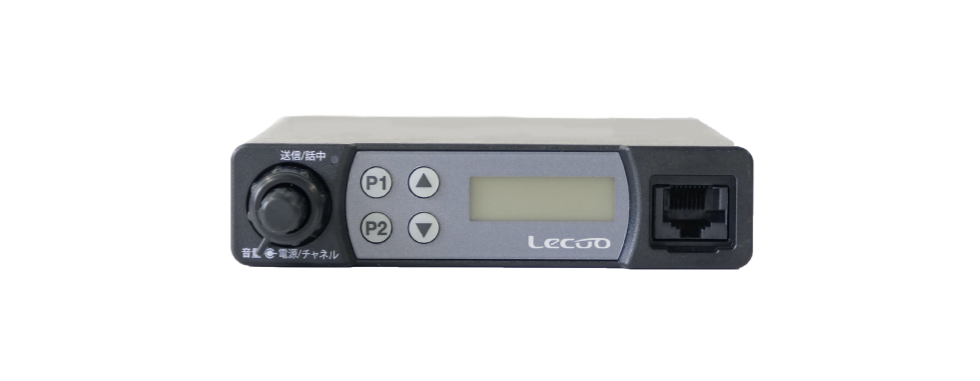

U7000UJC181
A8500Uをご活用の際は、別途 U7000UJC181（送信機）が必要になります。
仕 様
A8500U本体
| 型 番 | A8500U |
|---|---|
| 区 分 | U7000UJC181のデータ専用受信機 |
| 使用周波数 | 3Rモード 351.2000MHz ～ 351.38125MHz SRモード 352.0875MHz ～ 352.1125MHz SRモード 352.2875MHz ～ 352.3125MHz |
| チャンネル数 | 3Rモード 30CH （6.25kHz 間隔） SRモード 5CH （6.25kHz 間隔）+ SRモード 5CH （6.25kHz 間隔） |
| 電波型式 | F1C , F1D , F1E , F1F（SRモードはF1Dのみ） |
| 通信方式 | SCPCによる単信方式 |
| 定格電圧 | リチウムイオンバッテリーパック DC3.7V（CBP8000LI） USB電源端子入力 DC5V DCアダプター DC4V（DC850） |
| 動作可能温度範囲 | －20℃ ～ ＋60℃ |
| 本体寸法 | 高さ108mm × 幅56mm ×厚さ29.5mm（突起物を除く） |
| 重 量 | 約115g（バッテリーパックを除く） |
| 防水、防塵性能 | IP65/IP67 相当 （各コネクター・接続端子にケーブル等が確実に接続されている時） |
| 空中線 | インピーダンス50Ω不平衡 |
| アンテナコネクター | SMA-F（SMA-J）タイプ |
| 受信方式 | ダブルスーパーヘテロダイン方式 |
| 受信感度 | -1dBu（BER1%時）以下 |
| スプリアスレスポンス | 53dB以上 |
| 副次的に発する電波等の強度 | 4nW以下 |
| 消費電流 | 120mA以下 |
| I/F規格 | RS232C（EIA/TIA-232-E） |
| ビットレート | 1200bps/2400bps/4800bps/9600bps/19200bps/38400bps |
| 付属品 | 取扱説明書 保証書（CSR発行） |
※製品の外観および仕様は予告なく変更になる場合がございます。ご了承ください。

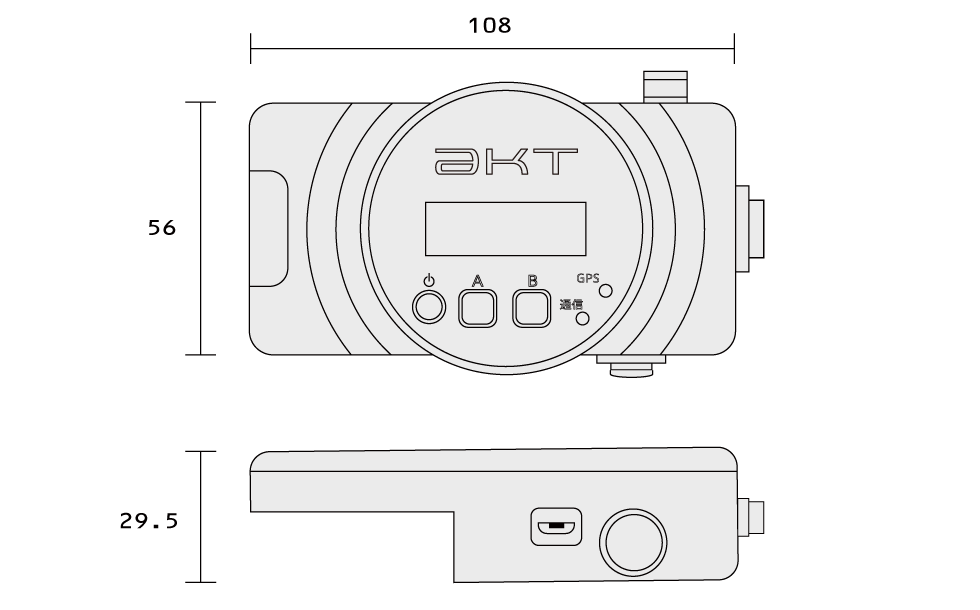

外形図 (mm)
オプション
■DCアダプター（DC850）
| 入力電圧 | DC9V ～ 35V |
|---|---|
| 定格電流 | 1.5A 以下 |
| 出力電圧 | DC4V |
| 出力保護電流 | 2.0A 以下 |
| 動作可能温度範囲 | －20℃ ～ ＋60℃ |
| 本体寸法 | 高さ 48mm × 幅 56mm × 厚さ18.4mm（突起物を除く） |
| 防水、防塵性能 | IP65 相当 |
■アンテナ変換ケーブル SMAP-MJ
| 長 さ | 0.3 m |
|---|
■IF850 インターフェースケーブル
| 長 さ | 1m |
|---|---|
| コネクタ | Dsub-9ピン（オス） |
| 接続方向 | ストレート |
■その他
| CBP8000LI | リチウムイオンバッテリーパック（容量1800mAh） |
|---|---|
| CSA585 | 充電器（1台専用） |
| CAA1210FC | ACアダプター（単独充電用） |
| IF851 | RTF500専用 インターフェースケーブル（0.5m） |
