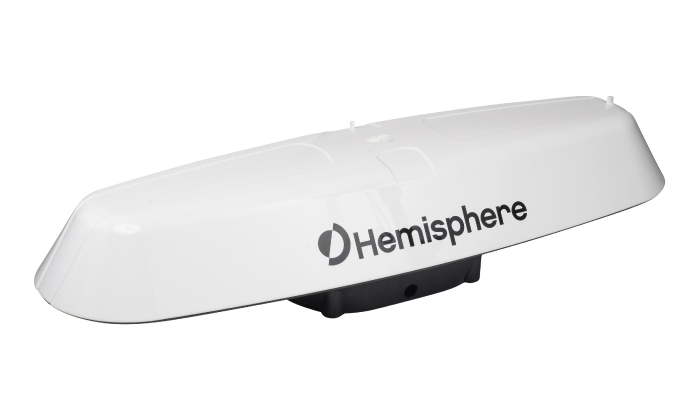

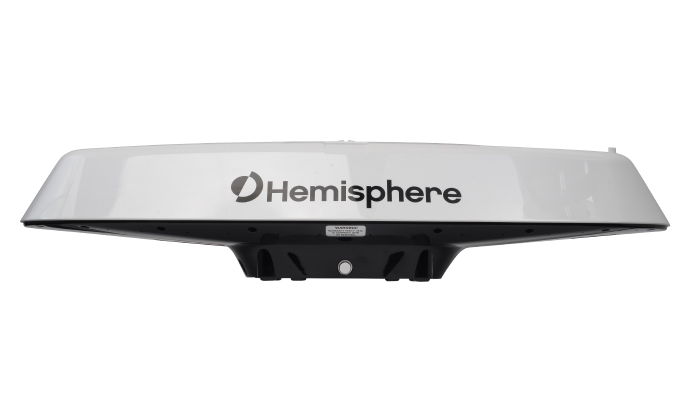

Unistrong V123/V133 GNSS コンパス

商品について

ジャンル:建設業向け/メーカー向け/インフラ保全業向け

Vector V123/133 は、一体型1周波 マルチGNSSスマートアンテナです。Atlas搭載で10㎝レベルの測位と正確な方位を提供。厳しい環境に対応できるデザインを施し、海上やその他の困難な状況でプロ仕様の働きをします。

特 徴

Vector V123/133の主な特徴

  • シンプルな一体型の1周波対応、マルチGNSSでの方位測定を実現
  • 1周波のGPS/GLONASS/ BeiDou/Galileo/QZSSに対応可能
  • Atlas®L-bandとbeacon(V133)が可能
  • ジャイロスコープ内蔵で、スムーズですばやい方位の再捕捉が可能
  • GNSS信号が受信できない時は1度/分以下の誤差で3分間計測を維持
  • 厳しい環境にも屈しない頑丈なボディ

仕 様

GNSS受信機仕様

受信機タイプ Vector GNSS受信機
受信信号 GPS, GLONASS, BeiDou, Galileo, QZSS *1, Atlas *2
チャンネル 424
GPS感度 -142 dBm
SBASトラッキング 2チャンネル 同時トラッキング
更新レート 標準20Hz(オプション 50Hz)
タイミング(1PPS)精度 20 ns
回転速度 最大 100°/s
コンパス安全距離 50cm *3
コールドスタート 60 s(アルマナック、RTC無し)
ウォームスタート 30 s(アルマナック、RTCあり)
ホットスタート 10 s(アルマナック、RTC、測位情報あり)
Heading Fix 10 s(valid position)
アンテナ入力 インピーダンス 50 Ω
最大速度 1,850 mph(999 kts)
最大高度 18,288 m(60,000 ft)
ディファレンシャルオプション SBAS, Atlas(L-band)

*1 ファームウェアのアップグレード、アクティベーションがあります
*2 HemisphereGNSSオプション購入が必要です
*3 ステアリング磁気コンパスの近く(ISO694では5mと定義)に設置した場合の最小安全距離です



精 度

測位精度 RMS(67%)
Autonomous, no SA *4 1.2 m
SBAS *5 0.3 m
Atlas *6 0.3 m
方位精度(RMS) 0.3°
ピッチロール(RMS)
ヒーブ(RMS) 30 cm(DGPS) *7
30 cm(Atlas) *6

*4 マルチパス環境、受信衛星数、衛星配置、SAの有無、電離層の状態などの影響を受けます
*5 マルチパス環境、受信衛星数、WAASカバレッジ、衛星配置の状態などの影響を受けます
*6 HemisphereGNSSオプション購入が必要です
*7 時定数40秒の場合です



Beacon受信機仕様

チャンネル 2チャンネル同時 トラッキング *8
使用周波数 283.5 – 325 KHz *8
動作モード 手動/自動/データベース *8
準拠 IEC 61108-4 beacon standard *8

*8 V133のみ



L-Band受信機仕様

受信機タイプ シングルチャンネル
チャンネル 1525 – 1560 MHz
感 度 -130 dBm
チャンネル間隔 5 kHz
衛星選択 手動/自動
再捕捉時間 15秒



通 信

シリアルポート 1×RS-232 , 1×RS-422 , 1×半二重 , RS-422(Tx), NMEA2000
ボーレート 4800 – 115200
補正情報入出力プロトコル Atlas , Hemisphere GNSS独自 , RTCM v2.3(GDPS)
データ入出力プロトコル NMEA0183 , NMEA2000 , Hemisphere GNSSバイナリ
タイミング出力 1 PPS(アクティブハイ, 立上りエッジ 同期 , 10kΩ , 10pF 負荷)
イベントマーカー入力 アクティブロー , 立下りエッジ同期 , 10kΩ , 10pF 負荷)
方位警告入出力 オープンリレーシステムにより無効な方位を示す



電 源 V123

入力電圧 9 – 36 VDC(逆極性動作)
消費電力 (multi-GNSS, typical continuous draw @ 12V)
SBAS 3.9W
Beacon
Atlas 4.3W
消費電流 (multi-GNSS, typical continuous draw @ 12V)
SBAS 0.33A
Beacon
Atlas 0.36A
逆極性保護




電 源 V133

入力電圧 9 – 36 VDC(逆極性動作)
消費電力 (multi-GNSS, typical continuous draw @ 12V)
SBAS
Beacon 4.2W
Atlas 4.3W
消費電流 (multi-GNSS, typical continuous draw @ 12V)
SBAS
Beacon 0.35A
Atlas 0.38A
逆極性保護



環 境

動作温度 -40°C to +70°C(-40°F to +158°F)
保管温度 -40°C to +85°C(-40°F to +185°F)
湿 度 95%(結露無きこと)
振 動 IEC 60945 Section 8.7
EMC IEC 60945 FCC part 15 Subpart B , CISPR32
IMMO形式認定 MED/4.41 Transmitting Hearding Device THD(GNSS Method)
筐 体 IP66/IP69



外 観

サイズ 66.5L x 20.8W x 14.6H cm
重さ V123 2.1 kg(4.6 lb)
重さ V133 2.4 kg(5.4 lb)
状態表示(LED) 電源
電源/データコネクタ 18-pin environmentally sealed



補助機能

ジャイロ スムーズな方位、高速な方位再取得、 GNSS信号遮断時に3分程度まで、劣化制度1°/分以下を保持
チルトセンサー ピッチ・ロールの算出の補助および、スタートアップ / 再捕捉時間の短縮
