HDT320 2周波 RTK-GNSS受信タブレット端末

商品について

ジャンル:建設業向け/メーカー向け/インフラ保全業向け
  • i-Con

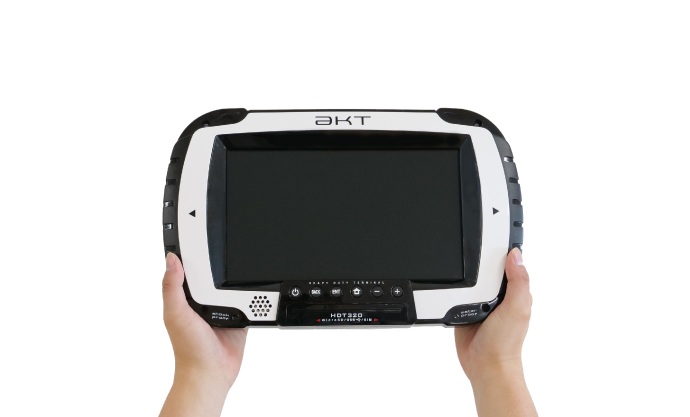

HDT320は、AndroidOSを搭載した堅牢型・多機能端末です。2周波RTK-GNSSを2基搭載、スマホ感覚の操作性、重機への接続を前提に作られた強固な筐体、信頼性の高い物理ポートインターフェイスが特徴。現場・ビジネスニーズに応じた多種多様なアプリケーションに対応できます。

GNSS受信機性能検査成績書

GNSS受信機性能検査成績書(HDT320/AR270)

お知らせ

BLOG:中小企業等経営強化法(旧:生産性向上特別措置法)による税制優遇について
(2021年11月)

特 徴

製品紹介動画

HDT320 対応アプリケーション

※2021年5月時点での情報になります

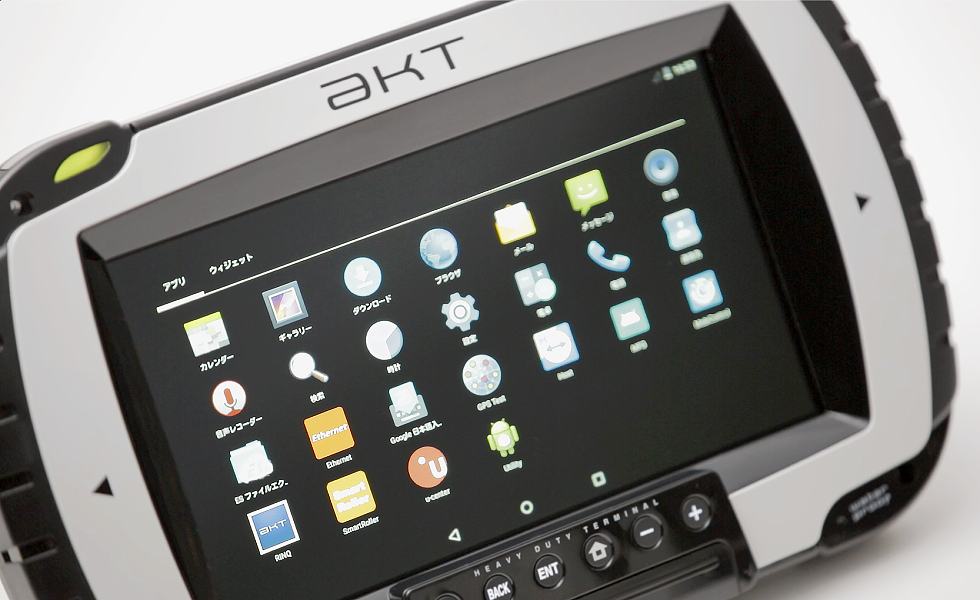

スマホ感覚、Android搭載

タッチ・スワイプ・フリックといったスマホ感覚の操作が可能。 GNSS・通信・物理ポートを駆使したアプリを構築することで、現場ニーズに応じた独自のシステムを構成できます。SIMスロットを搭載しているので、Wi-fiルータなど外部通信端末を利用せずに、クラウドとのデータ共有が簡単に実現できます。

HDT320 アイコンが並ぶ写真

過酷な環境に耐える堅牢性

現場でのヘビーデューティな環境を前提とした堅牢設計。建設土木重機や、生産工場、倉庫、屋外建造物、海洋上など環境要件の厳しい現場で信頼のおけるクライアント端末としての使用を想定。米国国防総省の軍用規格(MIL-STD810G)耐振動・耐衝撃性能に準拠し、 IP67の防水規格だけでなく、海上・沿岸での環境も想定し、塩水噴霧規格(ASTM B-117)にも準拠。

現場ニーズ機能性

  • 警報お知らせLED
    アラート状態などを緑・橙・赤に発光可能
  • 80dB大音量スピーカ
    ノイズの多い現場内でも警報音を聞き逃しません
  • 1000cd/m2高輝度モニタ
    屋外視認性を重視した高輝度モニタ
  • 5200mAh内蔵バッテリー
    電源が不安定な環境でも連続動作を維持
  • 物理キー搭載(電源、HOME、+、-、ENTER、BACK)
    タッチパネル操作に不安な状況にも対応可能

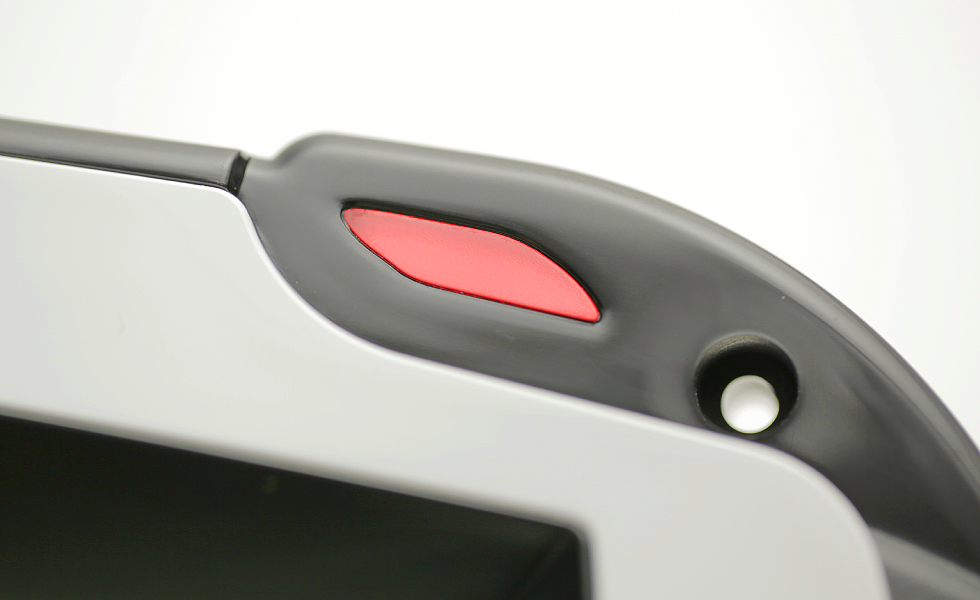

HDT320 警報お知らせLED写真
警報お知らせLED (イメージ)

センチメートル級測位、従来機にくらべ大幅にFIX時間を短縮

HDT320は、従来の測量用RTK受信機と比較してコストパフォーマンスに優れます。水平精度で± 2cm 以内、高さ精度で± 3cm 程度、測位間隔は最大10Hzでの測位が可能。独自フィルタを搭載したマルチアンテナ「AR270」と組み合わせることで、最大のパフォーマンスを発揮します。
定点観測(24時間)

  • HDT320 定点観測テスト結果
  • HDT320 定点観測テスト結果

2つの高精度GNSS

2基のRTK-GNSSにより、大型構造物・作業船などの位置誘導、クレーン先端位置の計測など、今まで複数機材(PC、受信機、無線等)で実現していたシステムを、HDT320 1台で様々なシーンに活用できます。

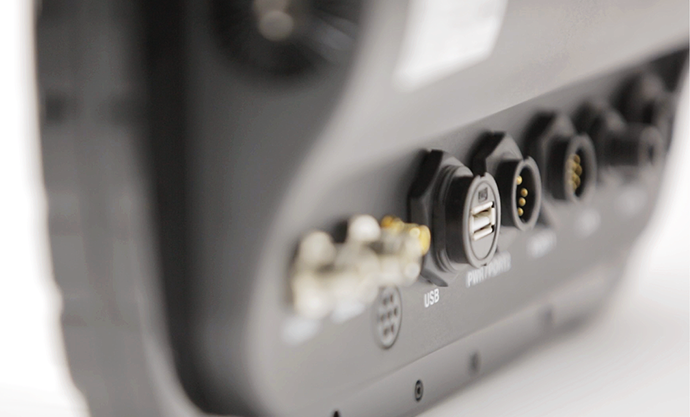

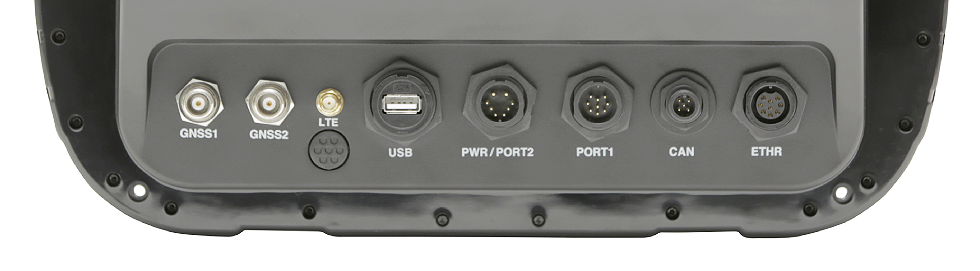

豊富な物理ポート(防水コネクタ仕様)

常時接続・連続運用が前提となる外部機器とのインターフェイスには、高い信頼性が求められます。HDT320では、ねじ込み式の防水・堅牢型コネクタを採用。車輌機器との接続性の高い、CANコネクタを標準搭載。

HDT320 防水コネクタ写真

2モードの補正データ受信構成に対応

補正データをLTE接続で受信。単体で測位が可能な「Ntripモード」、HDT320を基準局・移動局として動作する「基準局モード」の2モードを選択できます。

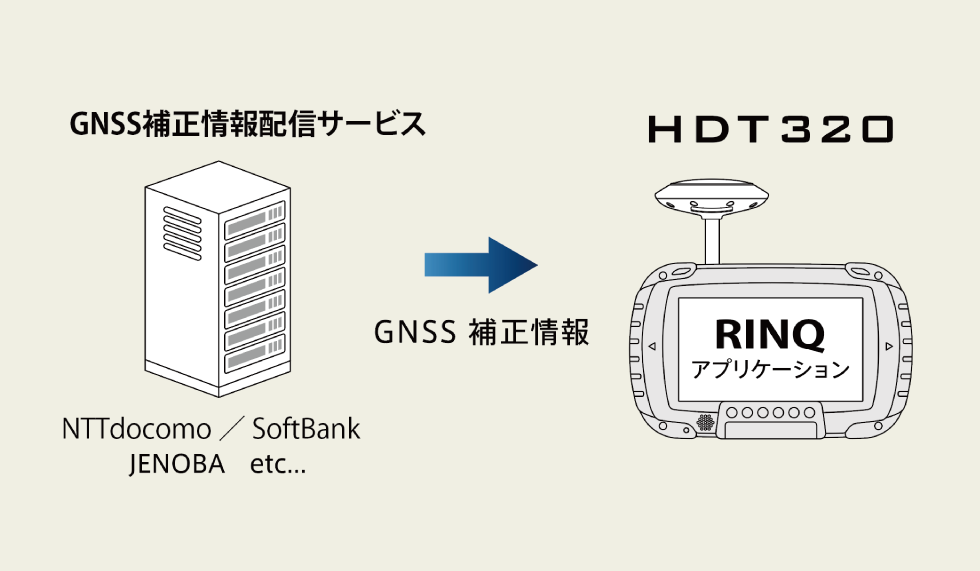

【Ntripモード】
HDT320がLTEでインターネットに接続。補正情報配信サービスの補正データを受信することでネットワーク型RTK測位を実現します。

HDT320 Ntripモードイメージ

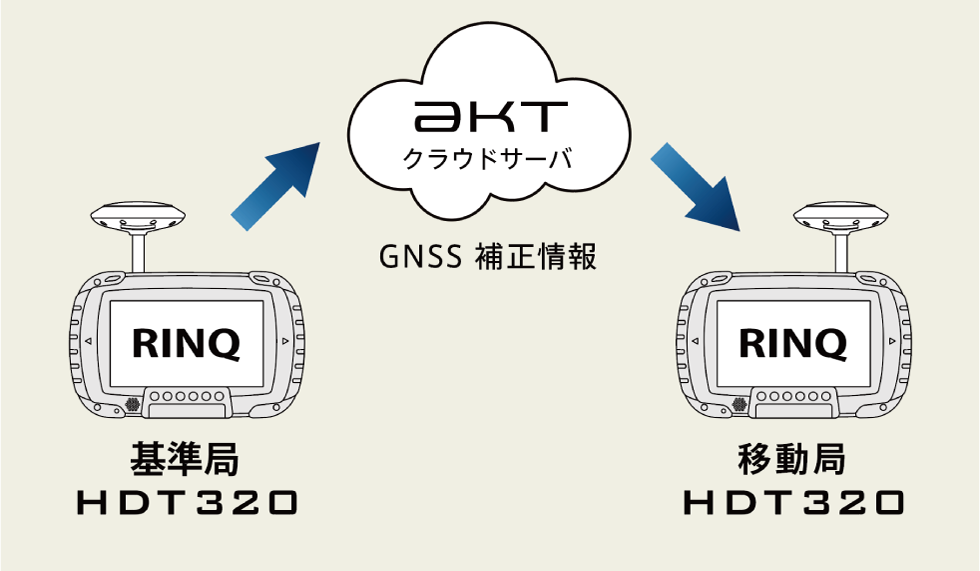

【基準局モード】
HDT320基準局として補正データをHDT320移動局にインターネット配信することで、2周波RTK測位を実現します。通信圏内であれば見通しが無くても約10km以内のエリアで補正情報の利用が可能です。

HDT320 基準局モードイメージ

オプション

SmartRoller クラウド型転圧管理システム(HDT320専用アプリ)

SmartRoller(スマートローラー)は、GNSS、TSを用いたICT転圧管理システムです。締固め工や舗装工などにおいて、「どの場所を、何回転圧したか」を、走行軌跡を用いて面的に管理することができます。クラウドサーバを介した現場との迅速なやり取り、データの一元化による業務の効率化とスピードアップで、管理者・オペレータの省力化につながります。

SmartRoller クラウド型転圧管理システム

主な仕様

形 式 HDT320
プラットフォーム Android 5.0
CPU NXP 1GHz クアッドコア
メモリ 4GB/32GB
表示機能:解像度 1024×600
表示機能:タッチパネル 静電容量方式
対応無線規格 3G:W-CDMA 800/1700/2100
4G:LTE 700/800/1500/1700/2100
無線機能:無線LAN IEEE 802.11 b/g/n
無線機能:Bluetooth V4.0+LE Dual mode
無線機能:内蔵アンテナ LTE/3G、GNSS、Wifi、Bluetooth
インターフェース 物理キー
(電源、HOME、+、-、ENTER、BACK)
USB (TypeA)ポート×2(前面、背面)
SIMカードスロット×1(Micro)
microSDHCメモリーカード×2
RS232Cポート×4、RS422ポート×1
イーサネットポート(PoE対応)×1
NMEA2000(CAN)ポート×1
GNSS外部アンテナポート×2
(内蔵GNSS用外部アンテナ)
3G/LTE用外付けアンテナポート×1
(内部アンテナとの切り替え式)
サウンド機能 スピーカー内蔵、マイク内蔵
搭載センサ RTK-GNSSモジュール×2、加速度センサ
ジャイロセンサ、コンパス、照度センサ
RTK初期化時間 3 sec
本体カラー 筐体:ブラック、化粧パネル:ホワイト
サイズ 351mm(W)×220mm(H)×76mm(D)
質 量 2.7kg
耐環境性能 IP67準拠、振動・衝撃(MIL-STD810G準拠)
動作温度範囲 -15°~ 55°va
電 源 外部電源または内蔵バッテリー
外部電源範囲 +10.8~36V、5A
バッテリー容量 5200mAh
バッテリー駆動時間 約3.5時間(省電力動作モード時)
付属品 保護カバー、取扱説明書、電源ケーブル

※製品の外観・仕様は予告なく、変更になる場合があります。ご了承ください。

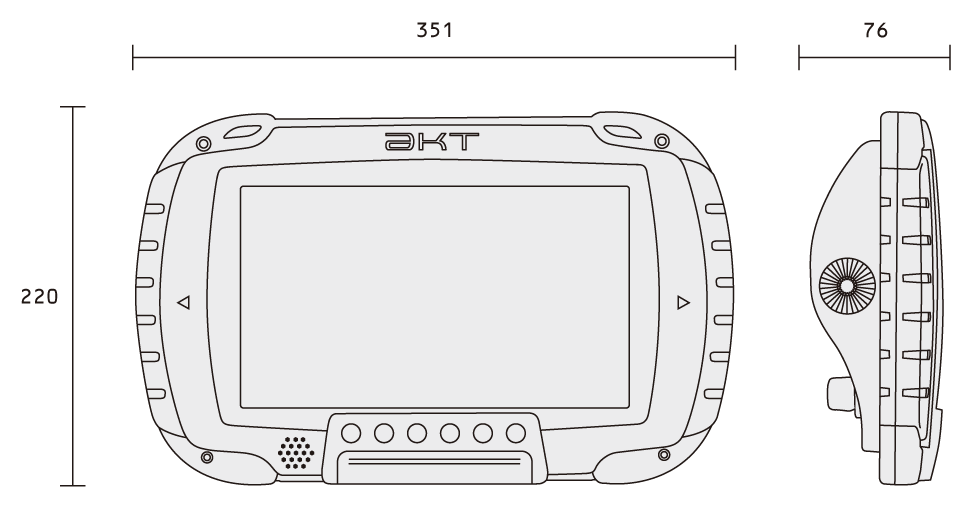

外形図

HDT320 外形図

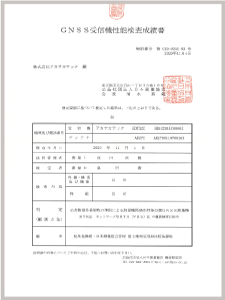

GNSS受信機性能検査成績書(HDT320/AR270)

GNSS受信機性能検査成績書クリックすると拡大表示します(PDFファイル)
