陸上土木ICT

GNSSクラウドを活用した次世代の地盤変位観測システム

高精度計測と24時間遠隔監視で、現場の維持管理DXを実現

社会インフラの老朽化が深刻化し、予防保全型の維持管理への移行が急務となるなか、地震の発生や気候変動による豪雨の頻発により構造物の損傷・地すべり・斜面崩壊リスクが年々高まっています。

地盤や構造物の変位計測は現場の安全を担保する最重要項目となっていますが、多くの現場管理者が、従来の計測システムが抱える技術的な陳腐化や長期的な運用安定性に関する不安に直面しています。

本記事では、既存の変位計測システム運用が抱える「持続性の課題」「人手不足」「常時監視の欠如」という３つの限界を掘り下げ、AKTが提供するクラウド型変位計測システム『EagleEye』が、これらの課題をどのように解消し、ミリオーダーの高精度測位と常時監視によって長期的な安定運用と現場のDXを実現するのかを解説します。

• 建設業向け
• インフラ保全業向け

この記事の関連資料ダウンロードはこちら

従来の変位計測システムが抱える「３つの限界」

インフラの寿命は数十年単位であり、計測システムもそれに見合った長期的な安定性が求められます。システムの更新時期を迎えている現場では、旧システム運用が抱える技術的な課題と向き合う必要があります。
　　　

限界1：計測システムの「持続的な安定運用」の困難さ

　
変位計測の計画において、最も重要な要素の一つはシステムの持続可能性です。国土交通省は、建設後50年以上経過するインフラの割合が増加する傾向にあることを発表しており、予防保全型管理への転換を急いでいます。これには長期的なデータ取得と継続的なシステム提供が不可欠です。
　　
従来のシステムでは、特定のハードウェアや通信規格への依存度が高く、技術の進化や提供側の体制の変化が、システムの将来的な継続運用を脅かす要因となっていました。
　　　
参考：国土交通省：社会資本の老朽化の現状と将来
　　

限界2：現場稼働における「人手不足」と「安全リスク」の増大

　
手動計測や旧世代のシステム運用は、日本の建設・インフラ業界が抱える人手不足の課題をさらに深刻化させています。

● 手動計測（トータルステーションや下げ振りなど）の限界
人手による計測作業が必須であり、作業員の省人化や安全面での配慮が求められる現代において、運用負荷が大きくなります。
　　
● 頻繁な現場立ち入り
計測のための現場への移動と作業が必須であり、人件費と安全リスクが増大します。
　　
● 異常の見逃しリスク
目視や定期巡回のみでは特に夜間や悪天候時における微細な変位の兆候を捉えきれず、異常を早期に把握できない可能性があります。
　　
　　

限界3：データの分散と「常時監視」の欠如

　　
従来の計測手法や旧世代システムでは、データ収集・管理プロセスが複雑になりがちでした。
　　
● データ管理の非効率性
データがローカルに分散しやすく、関係者間での迅速な共有や長期的なデータ蓄積による傾向分析が困難です。
　　
● 常時監視の実現困難
構造物への影響評価が重要となるなか、常時監視によるリスク低減のニーズに応えられないため、合理的な保守運用が求められる現代の要求を満たすことができません。

EagleEyeが実現する「現場を支える」３つの革新性

『EagleEye』は、単なる測定機器ではなく、現場の課題を抜本的に解決しインフラ監視の質を向上させるための革新的なクラウド型ソリューションです。ダム、トンネル、橋梁、のり面、斜面など、多様なシーンでの長期的な変位モニタリングを可能にします。

EagleEye クラウド型変位計測システム [製品ページ]

革新1：GNSSスタティック測位による「ミリオーダーの超高精度」

　
EagleEyeの中核は、高精度なGNSSを用いた自動計測システムです。GNSSによる静的干渉測位法（スタティック測位）による解析手法を用い、mm単位での高精度測位を実現します。

● 高頻度なデータ解析
過去6時間のデータから15分に1回解析を行います。
　　
● 微細な変位兆候を検知
人の目では判定できないような細かな変化を検知。24時間365日位置情報の変位をモニタリングし、長期的にデータ取得をすることで変位兆候をとらえます。
　　　
GNSSを用いた連続観測は、従来の測量と比較し、24時間365日の自動連続観測が可能であり、広域かつ遠隔地での監視において高い優位性を持つことが公的機関によって示されています。
　　
参考：国土地理院：可搬型 GNSS連続観測装置(REGMOS)に関する情報
　　
　

革新2：24時間365日の「常時/自動アラート」監視

　
計測データはすべてAKTのクラウドサーバー（LTE通信によるクラウド連携）に集約・保存され、常時解析を行います。
　　
● 早期警戒体制の確立
変位が設定された３段階の管理値（1次、2次、3次）を超過した場合、メールで自動的にアラート通知。これにより、異常挙動の早期発見と迅速な対応が可能になります。
　　　
● 柔軟な管理値設定
１次管理値（計画強化）、２次管理値（対策検討）、３次管理値（作業中断及び対策実施）など、現場のフェーズに合わせた詳細な設定が可能です。

革新3：クラウドベースの「省人化・現場DX」ソリューション

　　
現場に足を運ぶことなく、オフィスや移動先からPCやスマートフォンで最新の状況をWebブラウザで確認できます。

● 巡回点検の省力化
従来のトータルステーションや下げ振りなどの計測を一部置き換え、巡回点検の省力化と安全性向上を両立します。
　　
● データ管理の一元化
関係者間で同一の最新データを瞬時に共有可能。
　　
● レポート作成の自動化
観測点のグラフ、変位量をエクセル帳票で出力する機能（帳票出力機能）により、効率的なレポート作成を支援します。

導入事例：現場の安全と工期を支えた『EagleEye』の挑戦

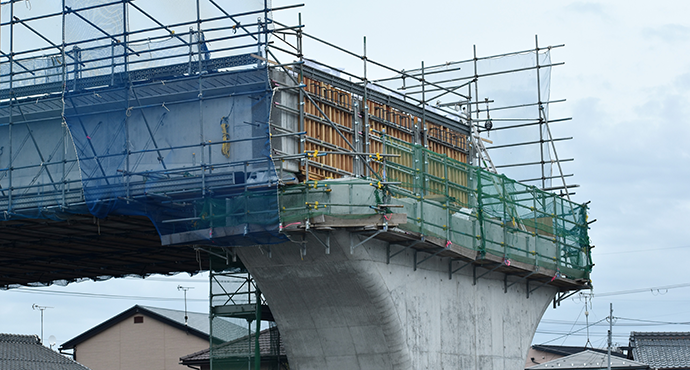

※ 現場写真はイメージです

『EagleEye』は、多岐にわたる現場で既に導入され、その効果を証明しています。
　　　

ダム工事における掘削・発破時の変位モニタリング事例

　　　
● 現場の課題
ダム工事での掘削や岩盤発破作業に伴う地盤変化を、24時間体制で観測し続ける必要性がありました。
　　　　
● 導入効果
トータルステーションや下げ振りなどの人力計測を『EagleEye』が一部置き換えることで、常時事務所での状況把握と管理を実現。これにより、作業員の省人化と安全面での配慮が実現しました。

持続可能なインフラ監視への挑戦。未来の現場へ

AKTが提供する「長期的な安心感」

　　　
AKTは、現場を支えるという使命のもと、システム提供後の持続的なサポート体制を最優先しています。データの蓄積による傾向分析にも有効であり、長期維持管理に貢献します。
　　　　
EagleEyeは、旧世代GNSSシステムや手動計測から、長期維持管理にも有効な次世代のクラウド計測への移行をサポートします。
　　　
　　

GNSS測位とクラウド連携で広がる可能性

　　
● 拡張性
旧世代のシステムでは難しかった他システムとのデータ連携など、クラウドベースならではの拡張性を提供します。
　　
● 多様な適用範囲
のり面、斜面など長期的な変位モニタリングとしての用途のほか、トンネル、ビル、高速道路、鉄道、橋梁など大型構造物の変位計測が可能です。

まとめ

　　
持続可能なインフラ監視へ。変位計測の未来は「自動化」「常時監視」そして「クラウド化」にあります。AKTは、独自の発想と技術的な挑戦をもってこの変革をリードしています。
　　
『EagleEye』は、現在のシステム運用の課題や人手不足の悩みを解決し、今後数十年間にわたるインフラの安全と持続的な運用を支える「現場の新しい目」として貢献します。
　　
